Каталог типовых модулей АИТП

  • 6 исполнений по нагрузке;
  • Схема ГВС: открытая/закрытая;
  • Схема отопления: зависимая/независимая;
  • Максимальные габариты: 1,0 x 2,0 x 1,6 метра;
  • Максимальный вес узла: 60 кг.
  1. АИТП-ЩУ1. Щит учета
  2. АИТП-ЩАУ1. Щит автоматического управления
  3. АИТП-ЩВР1. Щит вводно-распределительный
  4. АИТП-ЩД1. Щит сигнализации и диспетчеризации
  5. АИТП-ВВОД2. Модуль ввода – двухтрубная схема
  6. АИТП-ОТ1. Модуль отопления – независимая схема
  7. АИТП-ОТ2. Модуль отопления – зависимая схема
  8. АИТП-ГВС1. Модуль ГВС – закрытая схема с циркуляцией

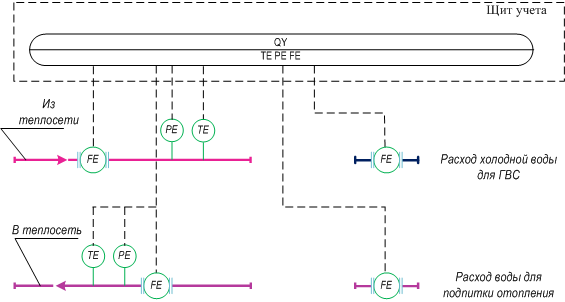

1АИТП-ЩУ1. Щит учета


Подобрать »
  • степень защиты оболочки – IP54;
  • комплектуется тепловычислителем ТВ-7;
  • опционально комплектуется GSM-модемом или Интернет-адаптером для диспетчеризации;
  • совместим со всеми стандартными модулями ввода, отопления и ГВС, работоспособность с модулями других производителей необходимо уточнять.

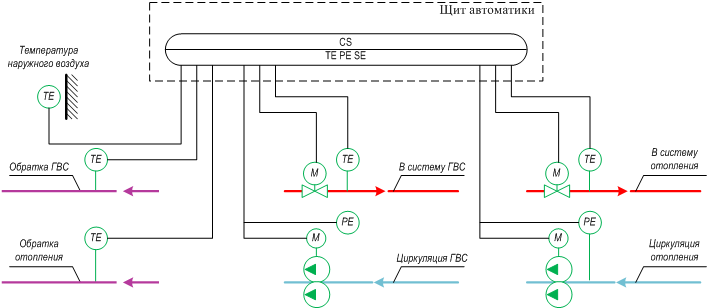

2АИТП-ЩАУ1. Щит автоматического управления


Подобрать »
  • степень защиты оболочки – IP54;
  • силовая часть на две группы насосов, до 4,5кВт каждая;
  • в комплект поставки входят четыре погружных датчика температуры датчик и температуры наружного воздуха, привода клапанов и частотные регуляторы насосов поставляются в комплекте с соответствующими модулями отопления и ГВС;
  • погодный регулятор для системы отопления;
  • контроль перегрева обратки отопления и ГВС;
  • опционально комплектуется GSM-модемом или Интернет-адаптером для диспетчеризации;
  • совместим со всеми стандартными модулями ввода, отопления и ГВС, работоспособность с модулями других производителей необходимо уточнять.

3АИТП-ЩВР1. Щит вводно-распределительный


Подобрать »
  • степень защиты оболочки – IP54;
  • электросчетчик трехфазный или однофазный;
  • реле контроля чередования фаз;
  • питание щита автоматики, щита учета, щита диспетчеризации;
  • совместим со всеми стандартными модулями ввода, отопления и ГВС, а также может использоваться отдельно.

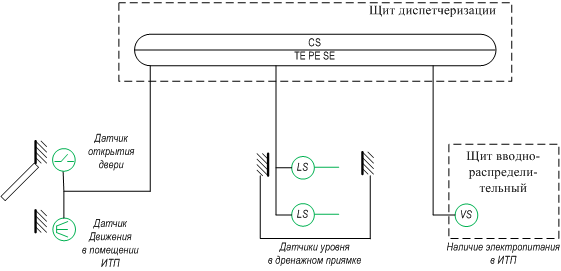

4АИТП-ЩД1. Щит сигнализации и диспетчеризации


Подобрать »
  • степень защиты оболочки – IP54;
  • в комплект поставки входит датчик открытия двери, датчик движения, два датчика затопления;
  • при наличии в распределительном щите реле контроля чередования фаз, контролирует электропитание индивидуального теплового пункта;
  • релейный выход для светозвуковой сигнализации;
  • опционально комплектуется GSM-модемом или Интернет-адаптером для диспетчеризации;
  • совместим со всеми стандартными модулями ввода, отопления и ГВС, работоспособность с модулями других производителей необходимо уточнять.

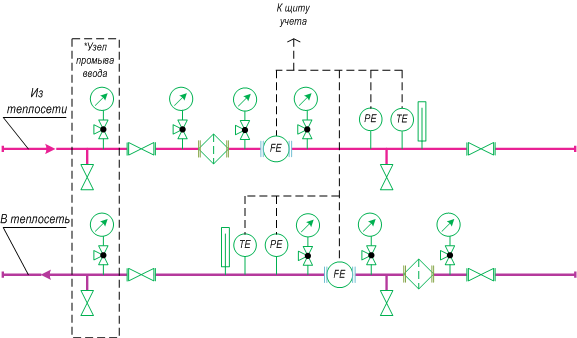

5АИТП-ВВОД2. Модуль ввода – двухтрубная схема


Подобрать »
  • исполнения по нагрузке: 0,2-0,4-0,6-0,8-1,2 Гкал/час;
  • опционально, комплектуется узлом промыва ввода;
  • по заказу, доступны модули под трех- и четырех трубную схему подключения;
  • укомплектован стандартным щитом учета АИТП-ЩУ1.

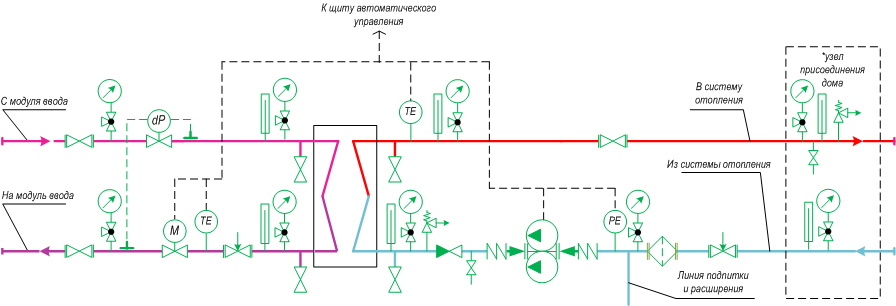

6АИТП-ОТ1. Модуль отопления – независимая схема


Подобрать »
  • исполнения по нагрузке: 0,2-0,4-0,6-0,8-1,2 Гкал/час;
  • со сдвоенным насосом или с двумя насосами, установленными в параллель;
  • опционально, комплектуется узлом присоединения дома.
  • укомплектован стандартным щитом автоматического управления АИТП-ЩАУ1.

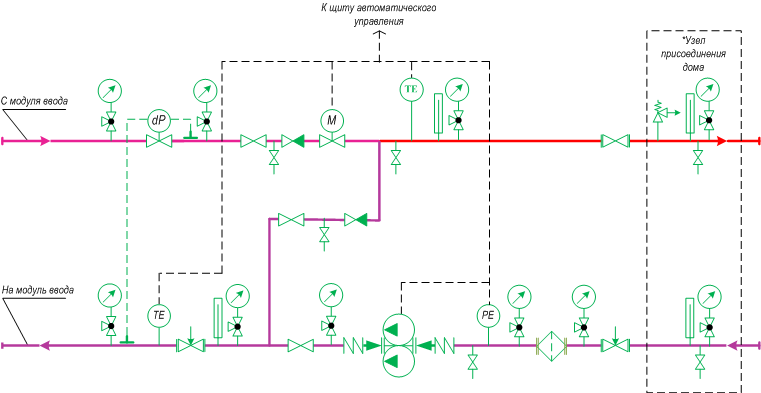

7АИТП-ОТ2. Модуль отопления – зависимая схема


Подобрать »
  • исполнения по нагрузке: 0,2-0,4-0,6-0,8-1,2 Гкал/час;
  • со сдвоенным насосом или с двумя насосами, установленными в параллель;
  • опционально, комплектуется узлом присоединения дома.
  • укомплектован стандартным щитом автоматического управления АИТП-ЩАУ1.

8АИТП-ГВС1. Модуль ГВС – закрытая схема с циркуляцией


Подобрать »
  • исполнения по нагрузке: 0,2-0,4-0,6-0,8-1,2 Гкал/час;
  • одна или две ступени подогрева ГВС;
  • со сдвоенным насосом или с двумя насосами, установленными в параллель;
  • укомплектован стандартными щитами учета АИТП-ЩУ1 и управления АИТП-ЩАУ1.
