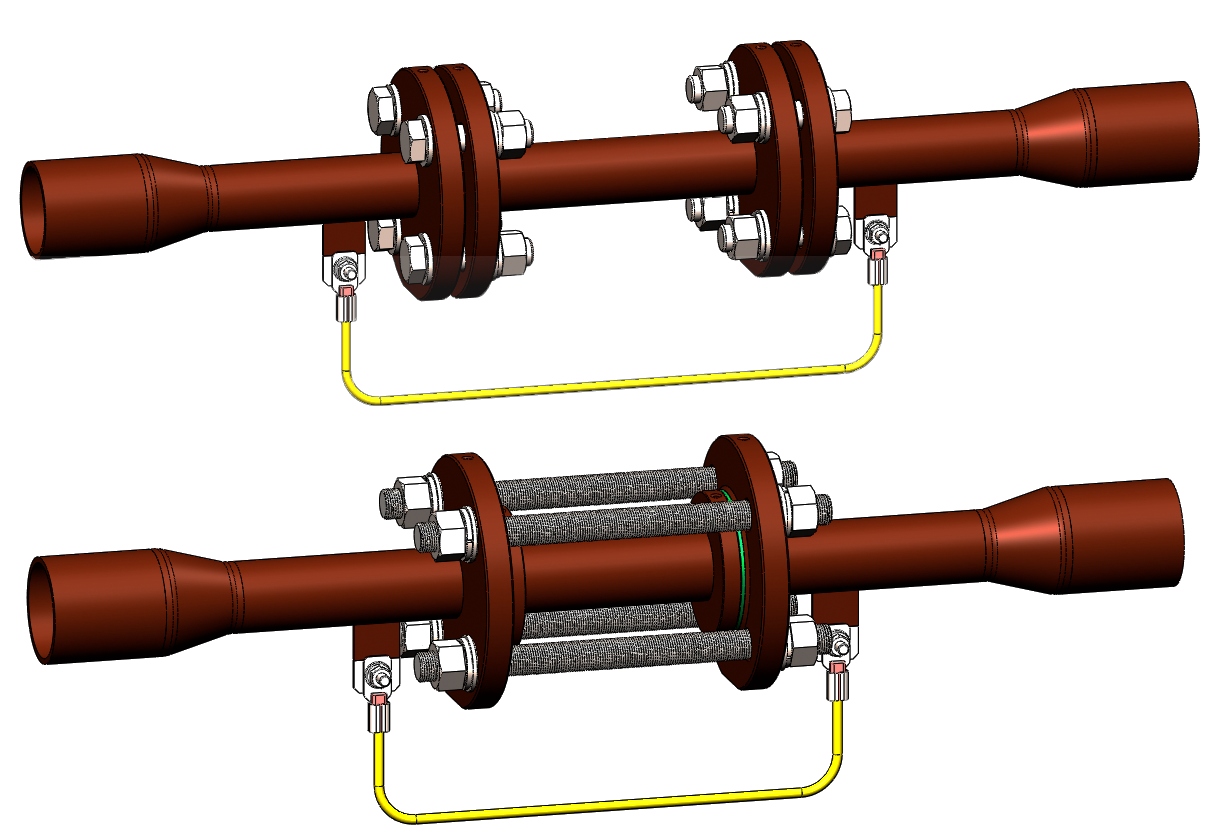

Модули присоединительные МПРС

Предназначены для монтажа расходомеров-счётчиков электромагнитных «Питерфлоу» (исполнения «РС» и «К») в составе коммерческих узлов учёта тепловой энергии у потребителя и на источниках и «Питерфлоу Т» (исполнения «Т1» и «Т3») для учёта расхода воды, растворов кислот и щелочей, целлюлозной массы, пульп, пищевых и других технологических электропроводящих жидкостей на промышленных предприятиях. Соответствует требованиям ТУ 4193-005-65987520-2014.

Характеристики

Условный диаметр трубопровода – Ду20 ÷ Ду300
Имитатор расходомера «Питерфлоу» Ду20,32 – исполнение типа «сэндвич», фланцевое или муфтовое
Имитатор расходомера «Питерфлоу» Ду25, 40, 50 – исполнение типа «сэндвич» или фланцевое
Имитатор расходомера «Питерфлоу» Ду65, 80, 100, 150, 200 – исполнение фланцевое
Имитатор расходомера «Питерфлоу Т» Ду20 ÷ Ду200 – исполнение фланцевое
Номинальное давление рабочей среды для «Питерфлоу» Ду20 ÷ Ду100 – 1,6 МПа, Ду150, 200 – 2,5 МПа
Номинальное давление рабочей среды для «Питерфлоу Т» Ду20 ÷ Ду200 – 2,5 МПа
Диапазон температур рабочей среды от 0°С до 175°С
Материал труб – по ГОСТ 8732-2025, ГОСТ 8734-75, ГОСТ 10704-91, ГОСТ 9941-2022, ГОСТ 3262-75 (для имитаторов); фланцев - по ГОСТ 33259-2015 (Ст20 или 08Х18Н10); переходов – по ГОСТ 17378-2001 (Ст20 или 08Х18Н10)
Длины прямолинейных участков «до» и «после» расходомеров для «Питерфлоу» - не менее 2 Ду, для «Питерфлоу Т» «до» - не менее 5Ду, «после» - не менее 2Ду

Комплектность

Участок присоединительный, 2 шт., состоящий из фланца (для муфтового присоединения – накидной гайки), прямолинейного участка и, при несоответствии Ду прибора и трубопровода, концентрического перехода (сдвоенного перехода) и монтажного патрубка под сварку
Габаритный имитатор, предназначенный для замены расходомера при проведении сварочных работ на трубопроводе, а также при демонтаже прибора на поверку
Комплект крепежа «Питерфлоу», необходимый для монтажа расходомера (при муфтовом присоединении не требуется)
Прокладка, 2 шт.
Токопровод шунтирующий с комплектом крепежа

Сертификаты	Дата Размер
МП‑РС Модули присоединительные. Каталог деталей и сборочных единиц ТРОН.407111.005 КДС	25.09.2025 ~507 Кб
МП‑РС Модуль присоединительный. Паспорт.	23.06.2023 ~250 Кб
МП‑РС. Декларация EAC Действует до 14.03.2029	20.08.2025 ~240 Кб
