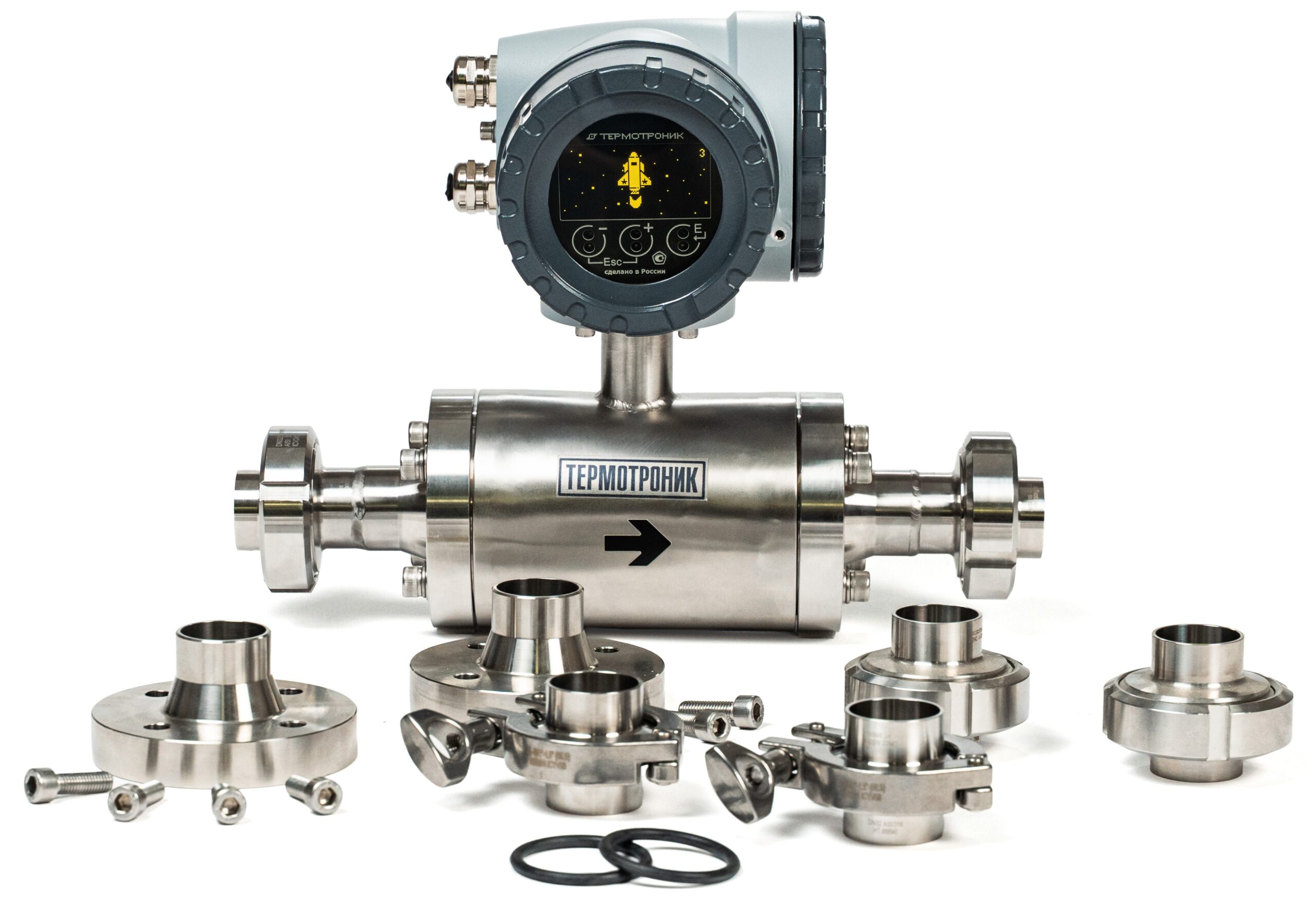

Питерфлоу Т3 гигиенические

Питерфлоу Т3 гигиенические

  • DN32 - DN100
  • Устойчивость к стерилизации CIP/SIP;
  • Корпус датчика и фланцы выполнены из нержавеющей стали;
  • Широкий выбор присоединений: молочная муфта, приварной патрубок, кламп, асептический фланец;
  • Возможность выбора монтажной длины для замены;
  • Возможность выбора материала электродов и уплотнений;
  • Варианты исполнения: компактное и раздельное (до 100 м);
  • Класс защиты IP67, IP68 (для первичного преобразователя раздельного исполнения);

Инструменты
для КИПиА

Настроечные параметры хранятся в отдельном модуле -это позволяет заменой плат решать проблемы на месте без необходимости демонтажа расходомера.
  • Ремонт на месте заменой плат;
  • При замене нет потери точности;
  • Гарантированное время восстановления - несколько минут;
  • Унифицированные платы ЗИП;
  • Хранение и перенос настроек;
  • Дублирование типовых настроек.

Диагностика
процесса

Непрерывная самодиагностика и диагностика процесса могут быть перепрограммированы пользователем.
  • Соответствует рекомендациям NAMUR;
  • Индикация при возникновении событий;
  • Расшифровка событий на дисплее;
  • Контроль проводимости измеряемой среды;
  • Архив событий;
  • Архив измерений.

Максимальные
возможности

  • Возможность заказа монтажной длины;
  • Футеровка из армированного PFA;
  • Устойчивость к частичному вакууму;
  • Устойчивость к мойке CIP/SIP;
  • Корпус датчика из нержавеющей стали;
  • Гигиенический сертификат.

Подходят для замены

  • Promag H
  • OPTIFLUX 6100, 6300
  • EMERSON ROSEMOUNT 8721A
Номинальный диаметр, DN
от 32 до 100
Рабочий диапазон скоростей среды, м/с
0,01-12,5
Давление в трубопроводе, МПа, не более
1,6
Удельная проводимость рабочей жидкости, См/м, не менее
5×10-4
Максимальная температура среды — футеровка PFA, °С
от минус 29 до +150°С**
Максимальная температура среды — футеровка ETFE, °С
от минус 29 до +130°С**
Температура окружающей среды, °С
от минус 40 до +60°С
Напряжение питания, В
=24, ~220
Потребляемая мощность, Вт, не более
10
Средняя наработка на отказ, часов
150 000
Средний срок службы, лет
15
Гарантийный срок, месяцев (от даты производства)
24***
* — по заказу
*** — возможность предоставления расширенных гарантийных обязательств рассматривается в индивидуальном порядке

Классы точности, относительная погрешность измерений не превышает, %

Класс K02
±(0,2 + 0,01× Q3/Q)
Класс K05
±(0,5 + 0,01× Q3/Q)
где Q3-номинальный расход, Q – измеренное значение.
