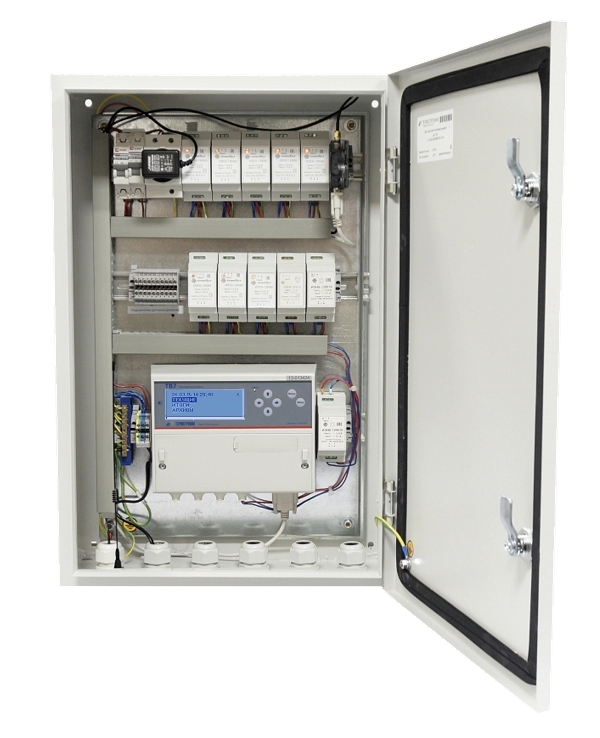

Щит узла учёта ЩУУТЭ1

Щит узла учета ЩУУТЭ1 предназначен для электропитания составных элементов теплосчетчика Т34, размещения тепловычислителя ТВ7 и средств связи для передачи данных на удаленный диспетчерский пункт.

Соответствуют требованиям :

ТУ3435-008-65987520-2016
ГОСТ Р 51321.1
технического регламента ТР ТС 004/2011

В щите предусмотрено место для установки:

тепловычислителя;
GSM-модема с блоком питания к нему;
модуля электронного регистратора АДИ;
блоков питания расходомеров.

Характеристики

Напряжение питания: от сети переменного тока 220+22/-33В

Степень защиты корпуса от пыли и влаги: IP54 по ГОСТ 14254

Габариты: 600 x 400 x 160 мм

Масса: не более 10 кг

Условия эксплуатации в закрытых помещениях

температура окружающего воздуха: 10...50 °С

относительная влажность: до 95% при температуре до 25°С

атмосферное давление: 84...106,7 кПа

механическая вибрация: частотой 5...25 Гц с амплитудой смещения до 0,1 мм

Комплектность

Щит УУТЭ: 1 шт

Паспорт: 1 шт

Схема размещения элементов и принципиальная электрическая схема: 1 шт

Ключи: 2 шт

Кабельные вводы (сальники): 6 шт

Документация

Дата Размер

Сертификат EAC RU C-RU.СП28.В.03443/25

Сертификат соответствия требованиям технического регламента Евразийского экономического союза (Таможенного союза) Технический регламент Таможенного союза "О безопасности низковольтного оборудования" (ТР ТС 004/2011), инв.№6747. Действует до 09.06.2030

04.09.2025
~982 Кб

Щит ЩУУТЭ1 Паспорт

Паспорт ЩУУТЭ1. Щит узла учета тепловой энергии. Металлический корпус, стандартная схема

19.08.2025
~142 Кб
