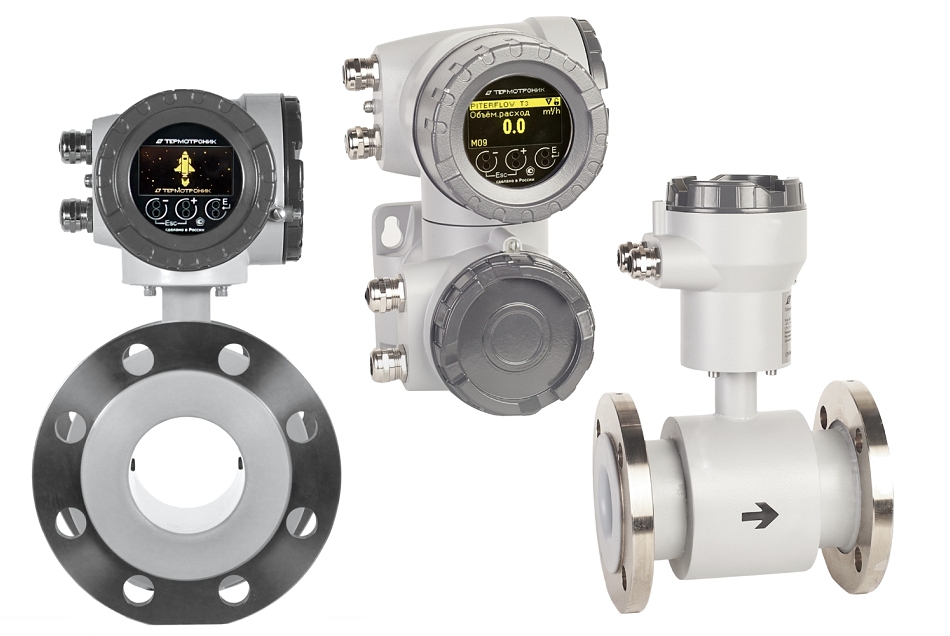

Питерфлоу Т3

Питерфлоу Т3

  • DN20 - DN200
  • Удобное управление - OLED дисплей c сенсорным управлением и меню быстрой настройки;
  • Выходы: импульсный пассивный, аналоговый 4-20 мА (HART 7);
  • Интерфейс MODBUS/RS-485;
  • Устойчивость к агрессивным и абразивным средам, а также частичному вакууму;
  • Варианты исполнения: компактное и раздельное (до 100 м);
  • Класс защиты IP67, IP68 (для первичного преобразователя раздельного исполнения).
  • Напряжение питания: =24 В или ~220В;

Инструменты
для КИПиА

Настроечные параметры хранятся в отдельном модуле -это позволяет заменой плат решать проблемы на месте без необходимости демонтажа расходомера.
  • Ремонт на месте заменой плат;
  • При замене нет потери точности;
  • Гарантированное время восстановления - несколько минут;
  • Унифицированные платы ЗИП;
  • Хранение и перенос настроек;
  • Дублирование типовых настроек.

Диагностика
процесса

Непрерывная самодиагностика и диагностика процесса могут быть перепрограммированы пользователем.
  • Соответствует рекомендациям NAMUR;
  • Индикация при возникновении событий;
  • Расшифровка событий на дисплее;
  • Контроль проводимости измеряемой среды;
  • Архив событий;
  • Архив измерений.

Максимальные
возможности

  • измерение расхода и объема реверсивного потока;
  • расчет массового расхода при задании плотности;
  • широкий выбор материалов футеровки и электродов;
  • работает на пульпах и абразивах

Подходят для замены

  • Promag P50, P53, P200
  • OPTIFLUX 4000
Номинальный диаметр, DN
от 20 до 200
Рабочий диапазон скоростей среды, м/с
0,01-12,5
Давление в трубопроводе, МПа, не более
4
Удельная проводимость рабочей жидкости, См/м, не менее
5×10-4
Максимальная температура среды — футеровка PFA, °С
от минус 29 до +150°С
Максимальная температура среды — футеровка ETFE, °С
от минус 29 до +130°С
Температура окружающей среды, °С
от минус 40 до +60°С
Напряжение питания, В
=24, ~220
Потребляемая мощность, Вт, не более
10
Средняя наработка на отказ, часов
150 000
Средний срок службы, лет
15
Гарантийный срок, месяцев (от даты производства)
24
Межповерочный интервал, лет
4

Классы точности, относительная погрешность измерений не превышает, %

Класс K02
±(0,2 + 0,01× Q3/Q)
Класс K05
±(0,5 + 0,01× Q3/Q)
где Q3-номинальный расход, Q – измеренное значение.
