Объём Работа с расходомерами и водосчетчиками Учет объёма по числоимпульсному сигналу Два независимых числоимпульсных входа V1 и V2 Подключение расходомеров и водосчётчиков разных производителей Работа с активными и пассивными выходными сигналами Учёт объёма или энергии и архивирование
Давление Измерение давления в трубопроводах Работа с преобразователями давления с выходом 4-20 мА Два независимых токовых входа для измерения давления Регистрация и архивирование измеренного давления Фиксация параметров гидравлического режима Диапазон измерения давления - до 2,5 МПа
Питерфлоу Интеграция с «Питерфлоу» Подключение «Питерфлоу РС» и «Питерфлоу К» по LIN Получение текущего расхода и накопленного объёма Получение диагностической информации и параметров идентификации расходомера Выходной сигнал 4–20 мА, пропорциональный текущему расходу Преобразование LIN в один из интерфейсов: RS-232, RS-485 или Ethernet
Защита Нестираемый архив событий Контроль действий, влияющих на результаты измерений Фискальный архив ёмкостью 256 записей Регистрация изменения настроечных параметров Регистрация калибровки, сброса архива и установки часов Записи фискального архива невозможно удалить
Сигнализация Настраиваемый дискретный выход Автоматическое формирование внешнего сигнала Срабатывание по заданным границам давления Срабатывание по заданным границам расхода Сигнал при обнаружении пустой трубы Управление состоянием выхода по интерфейсу
ПО Настройка и получение данных Программные средства для эксплуатации АДИ Настройка прибора в ПО «АДИ Конфигуратор» Считывание архивов и формирование отчётов в ПО «Архиватор» Получение данных с помощью приложения ТТМ для Android Импорт считанных данных в единую базу ПО «Архиватор»

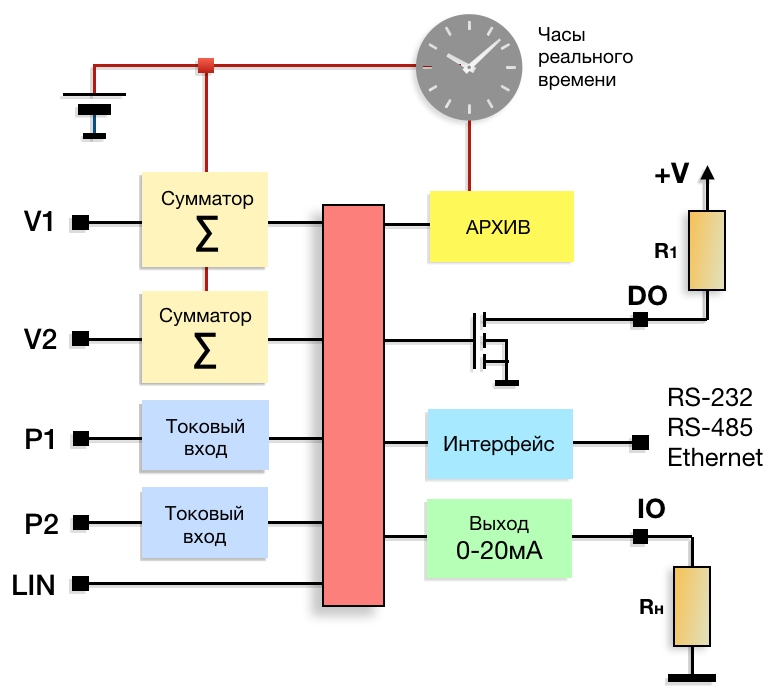

Блок-схема регистратора V1, V2 — числоимпульсные входы счётчиков объёма или энергии P1, P2 — токовые входы 4–20 мА преобразователей давления LIN — цифровой интерфейс подключения расходомера «Питерфлоу» RS-232, RS-485 или Ethernet — интерфейс связи с внешними устройствами IO — токовый выход 0–20 или 4–20 мА DO — дискретный выход типа «открытый коллектор»

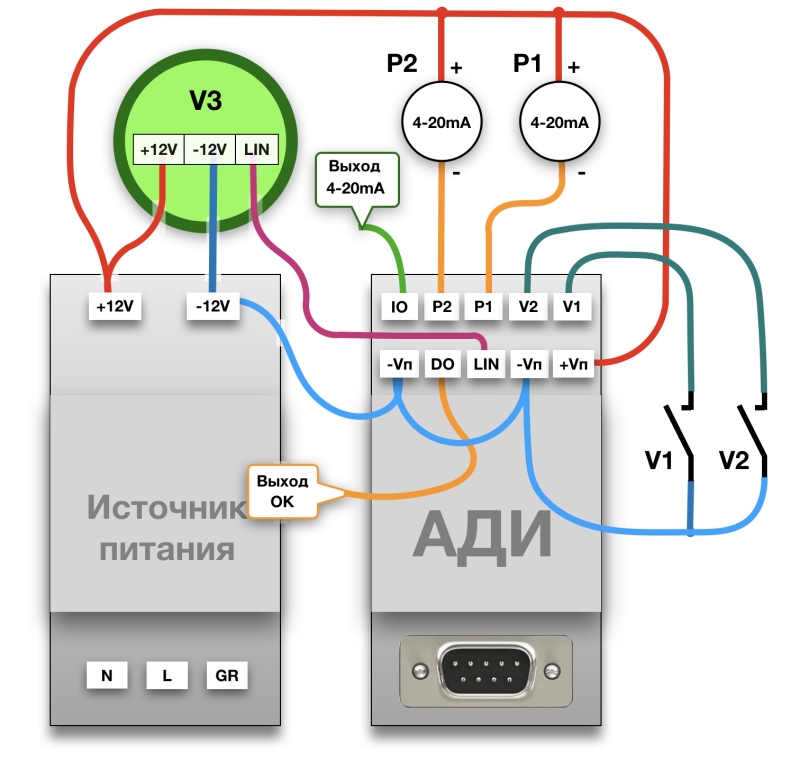

Типовая схема соединений V3 — расходомер «Питерфлоу», подключённый по интерфейсу LIN V1, V2 — механические водосчётчики с пассивным числоимпульсным выходом P1, P2 — преобразователи давления с выходным сигналом 4–20 мА Питание АДИ и подключённых приборов организовано от общего источника питания Выходы IO и DO используются для передачи аналогового или дискретного сигнала
