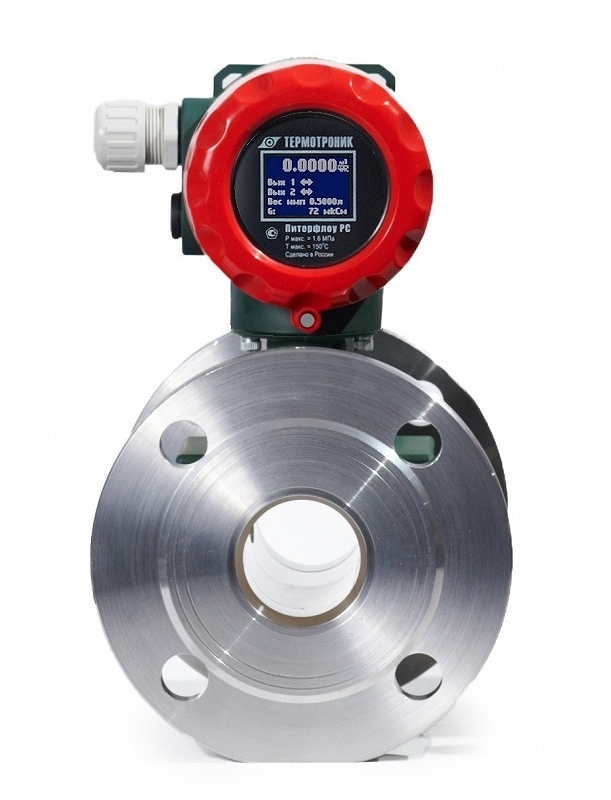

Питерфлоу РС

Дисплей с подсветкой, содержащий контрольную и эксплуатационную информацию;
Два программируемых импульсных выхода;
Межповерочный интервал — 4 года;
Канал из химстойкого композита, устойчивого к отложениям (патент RU153291);
Конструктивная защита от протечек - гарантия 12 лет;
Электроника размещена в герметичном отсеке;
Класс защиты IP66/IP68.

Характеристики
L-канал
Документация
Программное обеспечение
Видео

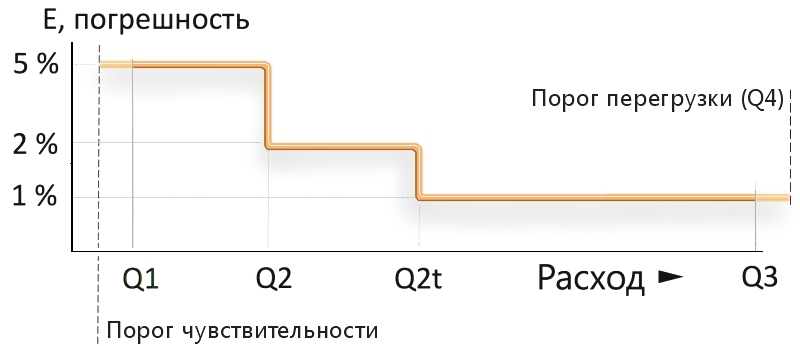

Q3 — наибольший (номинальный) расход
В диапазоне Q3 ÷ Q2t погрешность не превышает 1%
В диапазоне Q2t ÷ Q2 погрешность не превышает 2%
В диапазоне Q2 ÷ Q1 погрешность не превышает 5%
Порог чувствительности Q3 / 1000

Классы A, B, C
Класс	Q1	Q2	Q2t
«-A»	Q3 / 375	Q3 / 150	Q3 / 100
«-B»	Q3 / 625	Q3 / 250	Q3 / 100
«-C»	Q3 / 625	Q3 / 450	Q3 / 100

Электромагнитные расходомеры-счётчики Питерфлоу РС соответствуют требованиям ГОСТ Р 51649-2014 «ТЕПЛОСЧЕТЧИКИ ДЛЯ ВОДЯНЫХ СИСТЕМ ТЕПЛОСНАБЖЕНИЯ».

Номинальный диаметр, DN: от 20 до 200

Давление в трубопроводе, МПа, не более: 2,5

Удельная проводимость рабочей жидкости, См/м, не менее: 10^-3

Максимальная температура среды, °С: от минус 29 до +150°С^**

Температура окружающей среды, °С: от минус 10 до +50°С

Напряжение питания, В: =12

Потребляемая мощность, Вт, не более: 10

^* — возможность предоставления расширенных гарантийных обязательств рассматривается в индивидуальном порядке

Для стабильной работы на низких расходах электромагнитные расходомеры должны иметь особенную конструкцию. ТЕРМОТРОНИК серийно выпускает такие электромагнитные расходомеры под наименованием Питерфлоу «L-серии»

Расходомеры серии «L» предназначены для прямого подключения без использования согласующих конфузоров-диффузоров, при этом существенно уменьшаются габариты и потери давления.
Расходомеры больших диаметров PC65, PC80, PC100 не имеют аналогов и являются уникальным предложением на рынке электромагнитных расходомеров.

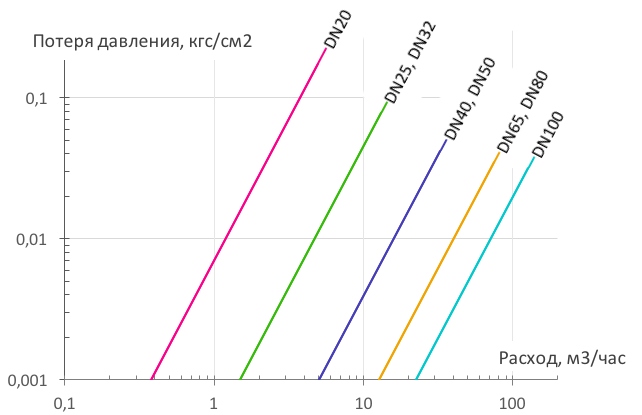

Падение давления на расходомерах
Питерфлоу «L-серии»

Основным назначением расходомеров серии «L» является эксплуатация в ЖКХ с максимальной скоростью потока не более 5м/сек, с уменьшенным вдвое относительно стандартных расходомеров минимальным расходом без потери точности.

Замена старого оборудования практически во всех случаях приводит к существенному экономическому эффекту.

Документация	Дата Размер
Питерфлоу РС 66324-16 Руководство по эксплуатации, ред.5.05	06.08.2025 ~1 893 Кб
Питерфлоу РС. Карта заказа	27.08.2024 ~62 Кб
Питерфлоу. Инструкция по монтажу, ред. 2.03	28.01.2026 ~912 Кб
Питерфлоу. Методика поверки МП 208-018-2022 рег. 66324-16	10.10.2022 ~2 390 Кб
Рекомендации по выбору расходомеров Питерфлоу РС ред.09-02	25.06.2021 ~1 090 Кб

Сертификаты	Дата Размер
Питерфлоу РС,К. Декларация о соответствии ЕАС Действует до 08.07.2030	20.08.2025 ~313 Кб
Питерфлоу. Описание типа рег. 66324-16 до 30.12.2031	20.08.2025 ~2 672 Кб
Питерфлоу. Сертификат об утверждении типа Действует до 30.12.2031	20.08.2025 ~178 Кб
Сертификат Республики Казахстан о признании утверждения типа Действует до 30.12.2026	20.08.2025 ~179 Кб
Сертификат соответствия ИЭН6, ИЭС6 действует до 27.07.2030	30.10.2025 ~1 225 Кб
Экспертное заключение о соответствии расходомеров Питерфлоу единым санитарно-эпидемиологическим и гигиеническим требованиям 78.01.06.421 p.2269 от 01.06.2018	20.08.2025 ~2 665 Кб
Экспертное заключение о соответствии расходомеров Питерфлоу единым санитарно-эпидемиологическим и гигиеническим требованиям 78.01.06.421 p.5885 от 21.12.2017	20.08.2025 ~4 448 Кб

3D-модели	Дата Размер
Питерфлоу РС DN20-200. BIM-модели	03.09.2024 ~4 439 Кб

Архив	Дата Размер
Питерфлоу РС 46814-11 Руководство по эксплуатации, ред.4.08 Снят с производства	20.08.2025 ~1 010 Кб

Дополнительные материалы	Дата Размер
USB-LIN адаптер. Инструкция.	20.08.2025 ~256 Кб
Акт рекламации	20.08.2025 ~130 Кб
Гидравлические характеристики расходомеров «Питерфлоу» серии «L» Шохин А. В., ТЕРМОТРОНИК, 2012 год	02.03.2025 ~184 Кб
Динамическая погрешность измерения объёма при переменных расходах в системах водоснабжения Казанов И.Ю., ТЕРМОТРОНИК, 2014 год	26.12.2018 ~249 Кб
Источник питания ИЭС6-126060. Паспорт	20.08.2025 ~97 Кб
Питерфлоу РС/К. Коэффициенты гидравлического сопротивления	20.08.2025 ~78 Кб
Расчет гидравлических потерь Питерфлоу	20.08.2025 ~334 Кб
Рекомендации к проектированию систем электропитания приборов ТЕРМОТРОНИК Шохин А. В., ТЕРМОТРОНИК	21.11.2024 ~123 Кб
Рекомендации по электрическому монтажу приборов ТЕРМОТРОНИК Шохин А. В., ТЕРМОТРОНИК	09.12.2024 ~556 Кб

Программное обеспечение	Дата Размер
Питерфлоу РС/К. Протокол обмена_ред.1.10	20.08.2025 ~634 Кб
ПО "Питерфлоу Конфигуратор" Руководство пользователя, ред. 2.02	26.10.2023 ~1 005 Кб
ПО "Питерфлоу Конфигуратор", верс.4.02 от 27.01.25 ПО для установки сетевых адресов расходомеров Питерфлоу	27.01.2025 ~6 597 Кб
ПО «Настройка модемов» rev 1.00 (12.02.2015) Предназначено для настройки модемов, которые используются для считывания данных с приборов производства компании ТЕРМОТРОНИК. Работает под управлением ОС Windows XP и более новыми. Требуется наличие Microsoft Framework 3.5	29.07.2019 ~444 Кб
ПО «Настройка модемов». Руководство пользователя.	29.07.2019 ~335 Кб
ПО «ОРС-сервер» версия 2.01 от 23.09.2025 ОРС-сервер предназначен для передачи данных из тепловычислителей ТВ7 и расходомеров Питерфлоу производства компании "ТЕРМОТРОНИК" в соответствии со стандартом OPC. Страница продукта	09.10.2025 ~4 239 Кб
ПО «ОРС-сервер». Руководство по установке	26.12.2018 ~188 Кб
ПО Архиватор rev.3.0 3.00 от 23.01.25 ПО Архиватор предназначено для опроса и формирования отчетов тепловычислителей ТВ7 всех исполнений (в том числе ТВ7 исполнения М), расходомеров Питерфлоу РС и Питерфлоу СВ, а также адаптеров АДИ.	23.01.2025 ~12 921 Кб
ПО ТТМ V5.0.2. Файл программы (.apk) Приложение предназначено для считывания текущих, настроечных и архивных параметров из тепловычислителей ТВ7, расходомеров Питерфлоу и измерительных адаптеров АДИ при помощи устройств, работающих под управлением ОС Android с версией 8.0 и выше. Считанные данные импортируются в ПО «Архиватор» для дальнейшего представления в виде отчетов. Страница продукта	04.12.2025 ~6 107 Кб
ПО ТТМ. Руководство пользователя Редакция 5.01	03.10.2025 ~1 023 Кб
