Телеметрия

Больше данных.
Тот же монтаж.

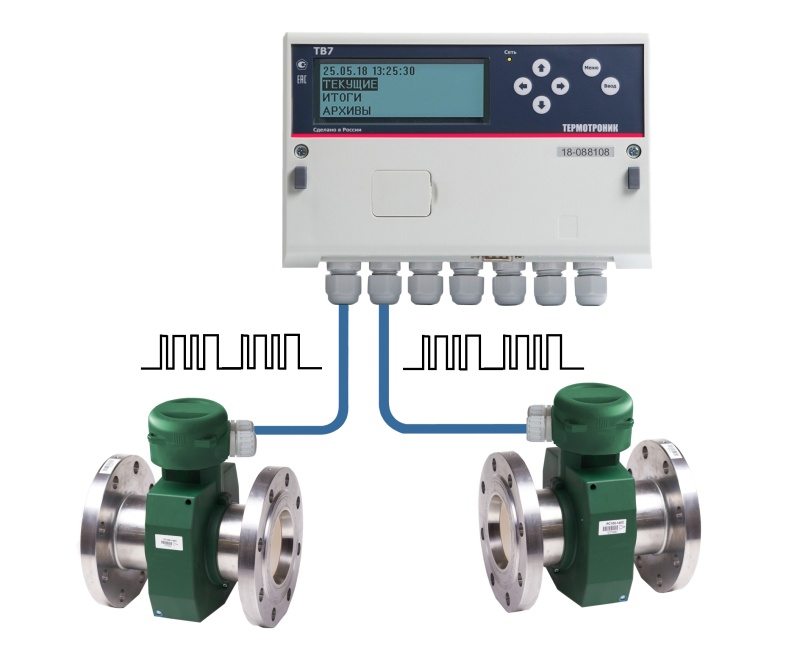

«Телеметрия» - это технология передачи данных между расходомерами Питерфлоу РС/К и тепловычислителями ТВ7 по помехозащищенному цифровому каналу связи.

Что меняет телеметрия

ТВ7 принимает измерения, идентификацию и диагностику в цифровой телеграмме с контролем CRC16.

Способ подключения	Обычный выход	Телеметрия
Регистрация объема
Текущий расход
Контроль работоспособности	¹⁾
Автоматический вес импульса
Самодиагностика расходомера
Контроль целостности данных
Идентификационные признаки
Раздельно объемы V+ и V− через один выход	²⁾
Контроль реверса через один выход	³⁾
Контроль пустой трубы через один выход	⁴⁾
Время наработки и работы с ошибкой
ПО и калибровочные данные

¹⁾Контроль работоспособности. Контроль возможен при настройке число-импульсного выхода расходомера на инверсный сигнал и включении настройки "Инд.контроль" в ТВ7.

^{2, 3)}Раздельно объемы V+ и V− и контроль реверса. Для обычного режима нужны второй выход или дополнительный сигнал; в телеметрии достаточно одного выхода.

⁴⁾Пустая труба. По обычному импульсному подключению Питерфлоу этот признак в ТВ7 не передает, но можно использовать второй выход; телеметрия передает его цифровым кодом.

Порядок перехода на Телеметрию

Что нужно сделать

Физическая схема подключения остается обычной, дополнительный монтаж не требуется. Важно правильно разделить настройку расходомера и настройку тепловычислителя.
Тепловычислитель можно настроить самостоятельно, а расходомер требует настройки на заводе или в сервис-центре

Завод или сервисный центр

Настраивает выход расходомера

Один из выходов F1 или F2 переводится в режим 10 «Телеметрия». Это делают на заводе-изготовителе либо в сервисном центре. При заказе режим можно указать в карте заказа.

Пользователь или наладчик

Самостоятельно настраивает ТВ7

После обычного подключения на соответствующем канале ТВ7 устанавливается параметр Тип ВС = Телеметрия.

По шагам

Проверить совместимость

Нужны Питерфлоу РС или К и ТВ7 исполнения М.

Заказать или изменить режим выхода

Попросить завод-изготовитель или сервисный центр настроить F1 либо F2 на режим 10 «Телеметрия».

Подключить стандартным способом

Соединить F1+/F1− или F2+/F2− с выбранным импульсным входом ТВ7 — без изменения традиционной схемы монтажа.

Настроить ТВ7 самостоятельно

В настройках канала выбрать Тип ВС = Телеметрия. Другие входы при необходимости могут остаться в обычном импульсном режиме.

Подать питание и проверить обмен

Использовать внешний блок питания ТВ7 и открыть Сервис → Телеметрия: должны отображаться тип, заводской номер, расход, V+/V−, вес импульса и диагностический код.
