ТЕПЛОСЧЁТЧИК Т34М

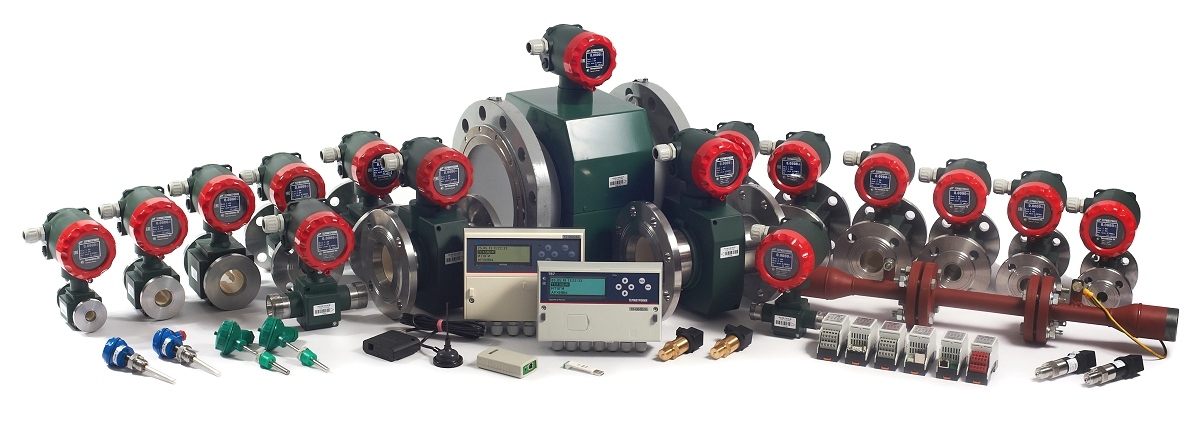

Теплосчётчик Т34M - это комбинированный теплосчётчик на основе тепловычислителя ТВ7 (№ 67815-17), состоящий из функциональных блоков – средств измерений утверждённых типов.

Датчики расхода

Питерфлоу РС (№ 46814-11) Питерфлоу РС (№ 66324-16) и другие (37 типов)

Датчики температуры

16 типов

Датчики давления

11 типов

Описание средства измерений

Теплосчётчики Т34М (№ 71633-18) предназначены для измерений тепловой энергии, количества и параметров теплоносителя в системах водяного теплоcнабжения, хранения, отображения и передачи результатов измерений.

Теплосчётчики Т34М соответствуют требованиям ГОСТ Р 51649-2014, ГОСТ Р ЕН 1434-1-2011, Правил коммерческого учета тепловой энергии, теплоносителя (постановление Правительства РФ от 18.11.2013 г. № 1034), Методики осуществления коммерческого учета тепловой энергии, теплоносителя (приказ Министерства строительства и жилищно-коммунального хозяйства от 17.03.2014 г. N 99/пр).
Принцип действия теплосчётчиков основан на преобразовании вычислителем сигналов, поступающих от измерительных преобразователей, в информацию об измеряемых параметрах теплоносителя с последующим вычислением, на основании известных зависимостей, количества теплоты.

Для считывания текущих, настроечных и архивных параметров используются мобильное приложение «ТТМ» (Android) и ПО «Архиватор» (Windows XP и выше).

Пульт переноса данных USB–ППД

Зарядка встроенного Li-Ion аккумулятора производится по USB при подключении к компьютеру, заряда хватает на обслуживание 200 вычислителей. Устройство имеет звуковую и световую индикацию режимов связи и зарядки аккумулятора. Пульт воспринимается операционной системой компьютера как съемный флэш-диск, поэтому установки драйвера не требуется.

Технические характеристики

Объем флэш-памяти 4Гб, что соответствует объёму более 10.000 архивов
Время полного заряда встроенного Li-Ion аккумулятора около 5 часов
Разъёмы USB-A и USB-B для подключения к вычислителю и компьютеру
Масса устройства- не более 100 грамм.
Импорт данных из архивных файлов в базу данных компьютера выполняется стандартной программой «Архиватор».
Подключение USB–ППД к вычислителю выполняется стандартным кабелем USB 2.0-A-B, данные из вычислителя скачиваются по нажатию кнопки.
Декларация о соответствии требованиям ЕАС
Диплом за обеспечение максимального уровня защищённости
Свидетельство об утверждении типа теплосчётчика Т34М
ДокументацияДатаРазмер
Опросный лист для подбора оборудования теплосчетчика, ООО «ТЕРМОТРОНИК»
сентябрь 2022
26.09.2022 47Кб
Т34М Свидетельство об утверждении типа СИ 23.12.2018 844Кб
Теплосчётчик Т34M. Описание типа 21.08.2018 3 084Кб
Теплосчётчик Т34M. Руководство по эксплуатации. Методика поверки 21.08.2018 387Кб
Теплосчетчики Т34МК Лайт. Рекомендации по применению 30.10.2019 302Кб
Программное обеспечениеДатаРазмер
ПО «Настройка модемов» rev 1.00 (12.02.2015)
Предназначено для настройки модемов, которые используются для считывания данных с приборов производства компании ТЕРМОТРОНИК. Работает под управлением ОС Windows XP и более новыми. Требуется наличие Microsoft Framework 3.5
12.02.2015 444Кб
ПО «Настройка модемов». Руководство пользователя. 12.03.2013 335Кб
ПО Архиватор rev.3.0 3.00 от 20.01.2023
ПО Архиватор предназначено для опроса и формирования отчетов тепловычислителей ТВ7 всех исполнений (в том числе ТВ7 исполнения М), расходомеров Питерфлоу РС и Питерфлоу СВ, а также адаптеров АДИ.
20.01.2023 12 847Кб
ПО ТТМ. Руководство пользователя 13.09.2016 537Кб
ПО ТТМ. Файл программы (.apk)
Приложение предназначено для считывания текущих, настроечных и архивных параметров из тепловычислителей ТВ7 и расходомеров Питерфлоу при помощи устройств, работающих под управлением ОС Android 4.0.3 и выше. Считанные данные импортируются в ПО «Архиватор» для дальнейшего представления в виде отчетов. Страница продукта
18.01.2022 3 568Кб
