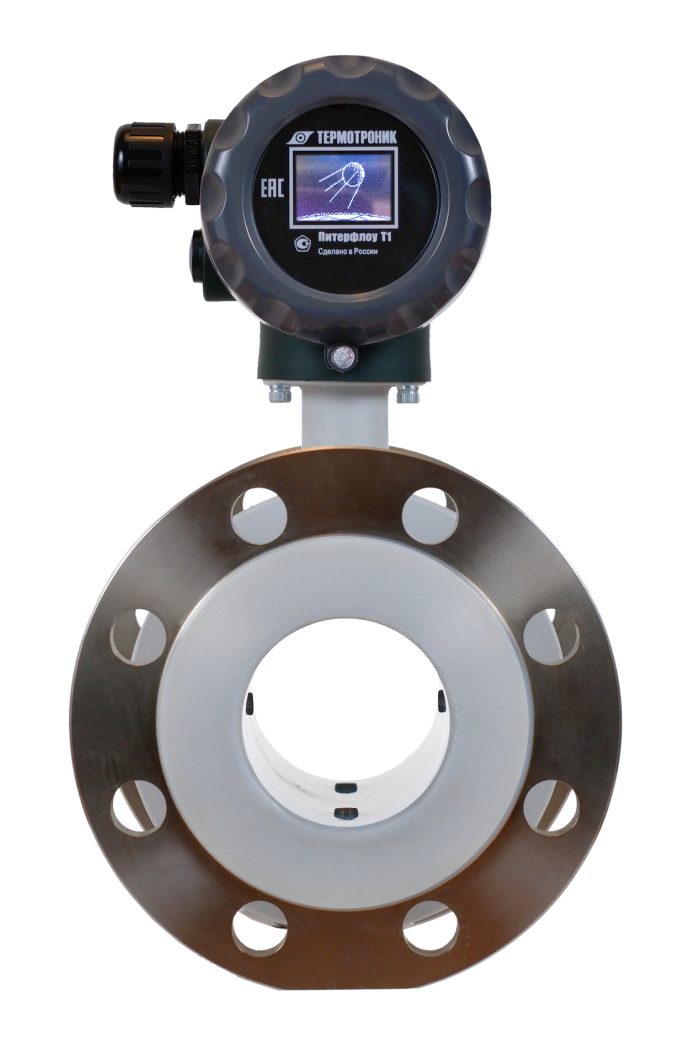

Питерфлоу T1
Электромагнитные расходомеры-счётчики для измерения расходов воды,
растворов кислот, щелочей, щелоков, целлюлозной массы,
пульп и других технологических жидкостей на промышленных предприятиях.
Электромагнитные расходомеры-счётчики для измерения расходов воды,
растворов кислот, щелочей, щелоков, целлюлозной массы,
пульп и других технологических жидкостей на промышленных предприятиях.
Применяются на предприятиях химической, металлургической,
целлюлозно-бумажной, горнодобывающей, пищевой промышленности,
нефтегазового комплекса, объектах энергетики (ТЭЦ, АЭС, ГРЭС) и Водоканалах.
-
Футеровка из фторопласта ETFE, химически стойкого к большинству агрессивных сред
- Технология нанесения футеровки канала исключает деформацию футеровки при изменении температуры среды
- Полнопроходное исполнение канала с минимальным падением давления
- Вывод измеряемой информации на дисплей, импульсный выход, выходной модуль
- Выходной модуль - аналоговый выход 4-20 мА и интерфейс RS-485
- Возможность выбора материала электродов - нержавеющая сталь, титан , тантал , хастеллой.
- Технология нанесения футеровки канала исключает деформацию футеровки при изменении температуры среды
- Питание от источника питания 24 Вольта
- Материал фланцев – нержавеющая сталь (базовое исполнение)
- Соответствие международным стандартам по габаритным посадочным размерам
- Встроенная гальваноразвязка измерительной схемы для повышения надёжности
- Максимальная температура измеряемой жидкости 150°C
- Межповерочный интервал - 4 года
- Класс защиты IP66.
- Материал фланцев – нержавеющая сталь (базовое исполнение)
- Номинальный диаметр, DN
- от 20 до 200
- Скорость жидкости в трубопроводе, м/с, не более
- 12,5
- Чувствительность расходомера по скорости, м/с, не более
- 0,01
- Давление в трубопроводе, МПа, не более
- 2,5
- Удельная проводимость рабочей жидкости, См/м, не менее
- 10-3
- Температура рабочей жидкости - футеровка ETFE, °С
- от минус 10 до +150
- Температура рабочей жидкости- футеровка PU, °С
- от минус 10 до +70
- Температура окружающей среды, °С
- от минус 10 до +50
- Напряжение питания, В
- =24
- Степень защиты
- IP66
- Потребляемая мощность, Вт, не более
- 10
- Средняя наработка на отказ, часов
- 150 000
- Средний срок службы, лет
- 15
- Гарантийный срок, месяцев (от даты производства)
- 24*
* — возможность предоставления расширенных гарантийных обязательств
рассматривается в индивидуальном порядке
Точность измерений, относительная погрешность измерений не превышает, %
- Класс K05
- ±(0,5 + 0,01× Q3/Q)
Рекомендации по выбору материала электродов в зависимости от характеристик и состава измеряемой жидкости:
| Материал электродов | Рабочая среда |
|---|---|
| Сталь 316L | - вода - промышленные стоки - абразивные жидкости - пульпы |
| Хастеллой C276 | - промышленные стоки - кислоты, химреагенты |
| Титан | - бумажная масса - щелока - коагулянты - рассолы - абразивные жидкости - пульпы |
| Тантал | - кислоты, химреагенты |
