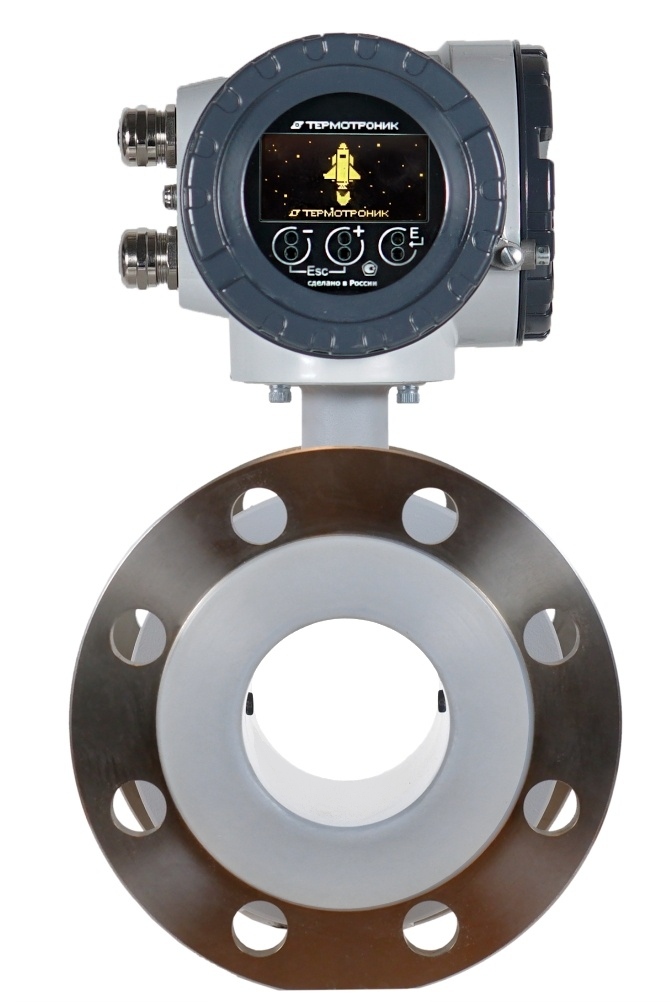

Питерфлоу T3
Электромагнитные расходомеры-счётчики для измерения расходов воды, растворов кислот, щелочей, щелоков, целлюлозной массы, пульп, пищевых и технологических жидкостей на промышленных предприятиях.
- Конструктивные варианты исполнения: компактное, раздельное, гигиеническое
- При раздельном исполнении максимальное удаление датчика до 50 м
- Футеровка из фторопласта, химически стойкого к большинству агрессивных сред
- Для абразивных сред футеровка из полиуретана (PU)
- Вывод измеряемой информации на высококонтрастный OLED дисплей
- Гальванически развязанный импульсный выход
- Аналоговый выход 4-20 мА с поддержкой HART
- Интерфейс MODBUS/RS-485
- Расчёт массового расхода и массы при введении в прибор значения плотности контролируемой жидкости
- Напряжение питания: =24 В , ~220В.
- Взрывозащищенное исполнение 1Ex db [ia] mb IIC T6…T3 Gb X
- Благодаря полнопроходной конструкции отсутствует потеря давления
- Не требует технического обслуживания – нет движущихся частей
- Максимальная температура измеряемой жидкости 150°C
- Возможность выбора материала электродов — нержавеющая сталь, титан , тантал , хастеллой
- Материал фланцев – нержавеющая сталь (базовое исполнение)
- Межповерочный интервал — 4 года
- Класс защиты IP67, IP68 (для первичного преобразователя раздельного исполнения)
- Соответствие международным стандартам по габаритным посадочным размерам*.
* — по индивидуальному заказу возможно изменение размеров
- Номинальный диаметр, DN
- от 20 до 200
- Скорость жидкости в трубопроводе, м/с, не более
- 12,5
- Чувствительность расходомера по скорости, м/с, не более
- 0,01
- Давление в трубопроводе, МПа, не более
- 2,5 (4,0*)
- Удельная проводимость рабочей жидкости, См/м, не менее
- 5×10-4
- Температура рабочей жидкости — футеровка ETFE, °С
- от минус 29 до +150**
- Температура рабочей жидкости- футеровка PU, °С
- от минус 10 до +70
- Температура окружающей среды, °С
- от минус 40 до +60
- Напряжение питания, В
- =24, ~220
- Потребляемая мощность, Вт, не более
- 10
- Средняя наработка на отказ, часов
- 150 000
- Средний срок службы, лет
- 15
- Гарантийный срок, месяцев (от даты производства)
- 24***
* — по заказу
** — до 130 для взрывозащищенного исполнения
*** — возможность предоставления расширенных гарантийных обязательств рассматривается в индивидуальном порядке
** — до 130 для взрывозащищенного исполнения
*** — возможность предоставления расширенных гарантийных обязательств рассматривается в индивидуальном порядке
Классы точности, относительная погрешность измерений не превышает, %
- Класс K02
- ±(0,2 + 0,01× Q3/Q)
- Класс K05
- ±(0,5 + 0,01× Q3/Q)
где Q3-номинальный расход, Q – измеренное значение.
Материал электродов
| Материал электродов | Код заказа | Рабочая среда |
|---|---|---|
| Сталь 316 | 316 | Вода, промышленные стоки |
| Хастеллой | C276 | Промышленные стоки, кислоты, химреагенты |
| Титан | Ti | Пульпа целлюлозы, щелока |
| Тантал | Ta | Кислоты, химреагенты |
| Документация | Дата | Размер |
|---|---|---|
|
Питерфлоу T3. 3D-модели
STEP DN20-200
|
24.06.2022 | 2 145Кб |
|
Питерфлоу T3. Руководство по эксплуатации
ред. 1.08
|
05.09.2024 | 2 775Кб |
| Питерфлоу Т1/Т3. Опросный лист. | 24.09.2025 | 103Кб |
| Питерфлоу Т3 Ex. Руководство по эксплуатации | 09.12.2024 | 3 624Кб |
| Питерфлоу_Т3_взрывозащищенное исполнение. Опросный лист | 18.09.2025 | 68Кб |
| Сертификаты | Дата | Размер |
|---|---|---|
|
Питерфлоу T. Описание типа
рег. 83188-21
|
12.09.2025 | 1 740Кб |
|
Питерфлоу Т. Сертификат об утверждении типа СИ
рег. 83188-21 до 27.09.2026
|
12.09.2025 | 210Кб |
|
Питерфлоу Т3 Ex. Сертификат cоответствия ЕАС
Действует до 19.12.2027
|
20.08.2025 | 2 304Кб |
|
Питерфлоу Т3 компактное исполнение, 220В, Декларация EAC
до 10.12.2028
|
16.09.2025 | 321Кб |
|
Питерфлоу Т3 раздельное исполнение, 220В, Декларация EAC
до 23.04.2029
|
16.09.2025 | 332Кб |
|
Питерфлоу Т3 раздельное исполнение, 24 В, Декларация EAC
до 23.04.2029
|
16.09.2025 | 316Кб |
|
Сертификат Республики Казахстан
Сертификат № 2335 до 27.09.2026
|
12.09.2025 | 221Кб |
|
Сертификат соответствия
Действует до 10.05.2026
|
12.09.2025 | 638Кб |
| Экспертное заключение санитарно-эпидемиологической экспертизы | 12.09.2025 | 1 432Кб |
| Программное обеспечение | Дата | Размер |
|---|---|---|
|
Питерфлоу T3. Драйвер полевого устройства (FDI)
HART7, FDI package
|
12.09.2025 | 649Кб |
|
Питерфлоу T3. Описание электронного устройства (EDD)
HART7, EDD package, fm8, fma
|
12.09.2025 | 1 000Кб |
|
Питерфлоу Т Конфигуратор
верс.1.0 от 27.01.25
|
12.09.2025 | 6 597Кб |
| Питерфлоу Т Конфигуратор Описание применения | 12.09.2025 | 623Кб |
|
Питерфлоу Т Поверка
верс. 1.00 от 22.04.24
|
12.09.2025 | 5 875Кб |
| Питерфлоу Т Поверка. Описание применения | 12.09.2025 | 592Кб |
