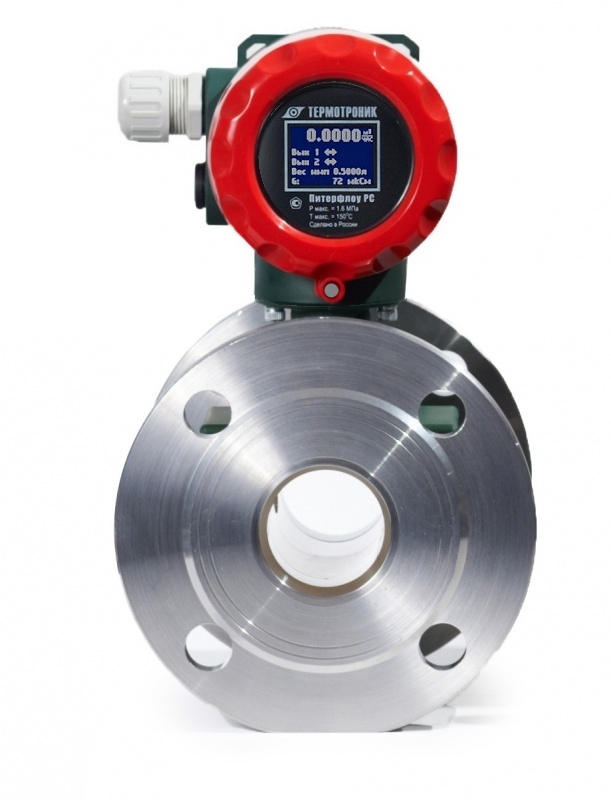

Питерфлоу РС

Электромагнитные расходомеры-счётчики
для систем управления, учёта и регулирования

Отличительные особенности

• Дисплей с подсветкой, содержащий контрольную и эксплуатационную информацию

• Непрерывная индикация текущего расхода

• Два программируемых импульсных выхода

• Возможность подключения коммуникационных интерфейсов через адаптеры USB, RS-232, RS-485 и Ethernet

• Возможность расширения функционала с помощью подключения регистратора АДИ (+2 имп. входа, +2 входа 4-20мА, архив c часами, выходы 4-20мА и ОК)

• Встроенная гальваноразвязка схемы для повышения надёжности

• Полнопроходное исполнение с минимальным падением давления

• Усовершенствованная проточная часть (L-серия) для стабильного измерения малых расходов

• Класс защиты IP65/IP66/IP68

• Возможность прямого присоединения гофрошлангов

• Гарантия до 8 лет, от протечек 12 лет

• Межповерочный интервал - 4 года

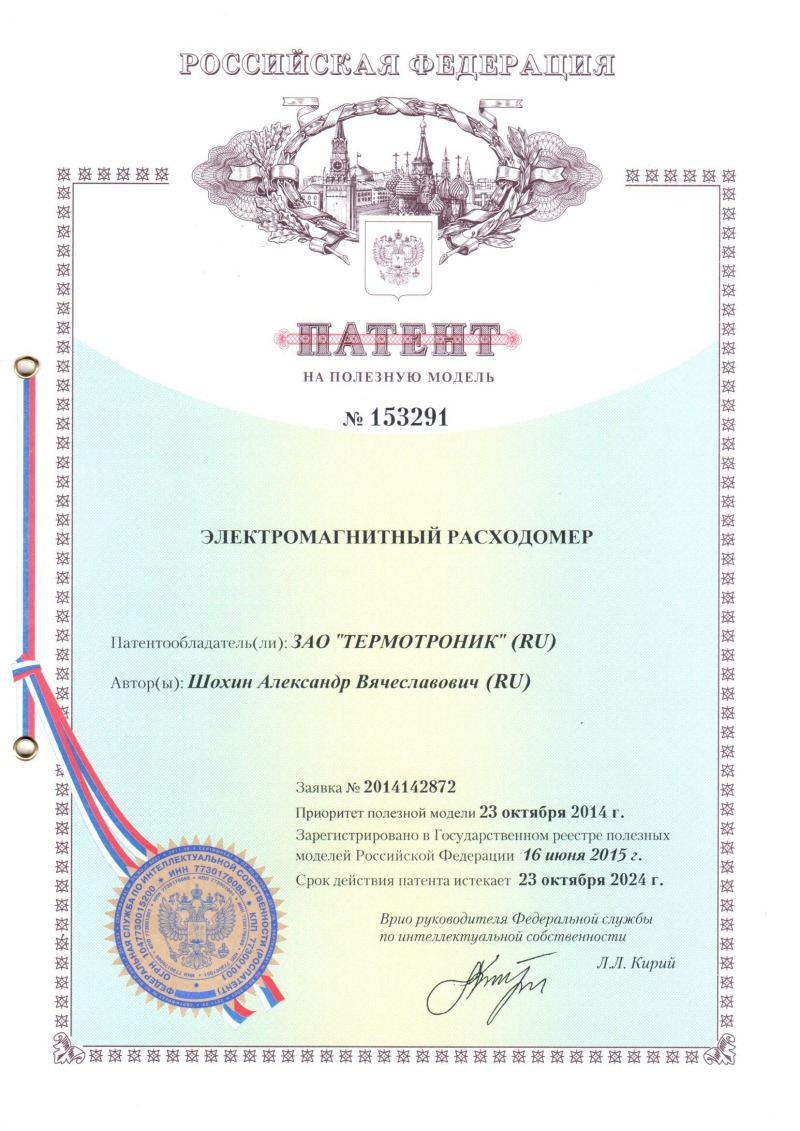

• Канал из химстойкого композита, устойчивого к отложениям (патент RU153291)

• Конструктивная защита от протечек и конденсата

• Поворот блока электроники на 180°, три фиксированнных положения

• Электроника размещена в герметичном отсеке

• Защита от несанкционированного доступа

• Диагностика пустой трубы, загрязнения электродов

• Для монтажа расходомеров «Питерфлоу» на трубопроводах горячей и холодной воды предназначены присоединительные модули МПРС

Расходомеры серии «L»

Для стабильной работы на низких расходах электромагнитные расходомеры должны иметь особенную конструкцию.

«ТЕРМОТРОНИК» серийно выпускает такие электромагнитные расходомеры под наименованием Питерфлоу «L-серии».

Полнопроходный канал

L-канал

• Расходомеры серии «L» предназначены для прямого подключения без использования согласующих конфузоров-диффузоров, при этом существенно уменьшаются габариты и потери давления.

• Расходомеры больших диаметров PC65, PC80, PC100 не имеют аналогов и являются уникальным предложением на рынке электромагнитных расходомеров.

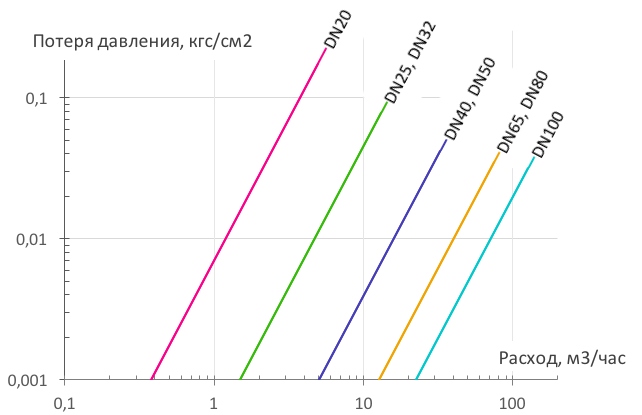

Падение давления на расходомерах Питерфлоу «L-серии»: Основным назначением расходомеров серии «L» является эксплуатация в ЖКХ с максимальной скоростью потока не более 5м/сек, с уменьшенным вдвое относительно стандартных расходомеров минимальным расходом без потери точности.

Замена старого оборудования практически во всех случаях приводит к существенному экономическому эффекту.

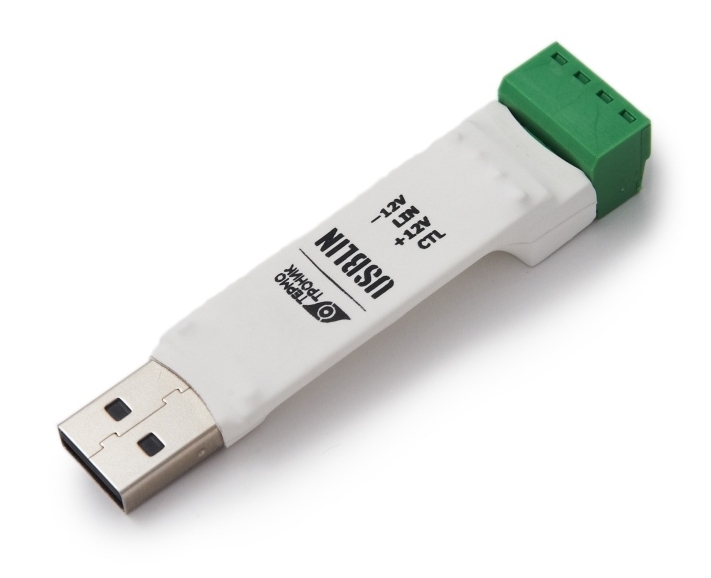

Интерфейс USB-LIN

: Для работы интерфейса требуется установка драйвера.
Загрузить

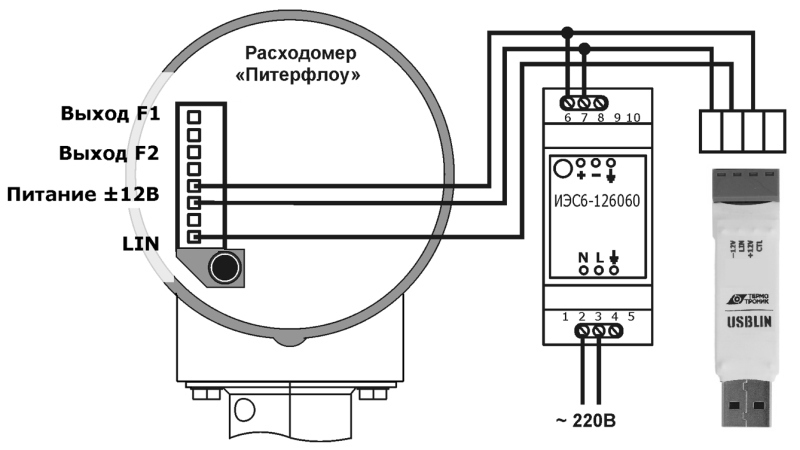

Схема соединений: • Подключение USB–LIN к расходомеру выполняется трёхжильным электрическим кабелем, питание осуществляется от источника питания расходомера.; • Импорт данных из расходомера выполняется стандартной программой «Архиватор».

Коммуникационные адаптеры (LIN-интерфейc)

Адаптер RS-232: • Опрос до 16 расходомеров; • MODBUS ASCII; • MODBUS RTU; • Использование адаптера описано в руководстве по эксплуатации расходомеров Питерфлоу РС

Адаптер RS-485: • Опрос до 16 расходомеров; • MODBUS ASCII; • MODBUS RTU; • Использование адаптера описано в руководстве по эксплуатации расходомеров Питерфлоу РС

Адаптер Ethernet: • Адаптер преобразует протокол расходомера в протокол MODBUS TCP; • Использование адаптера описано в руководстве по эксплуатации расходомеров Питерфлоу РС

Точность измерений

Способы присоединения

Документация

Программное обеспечение

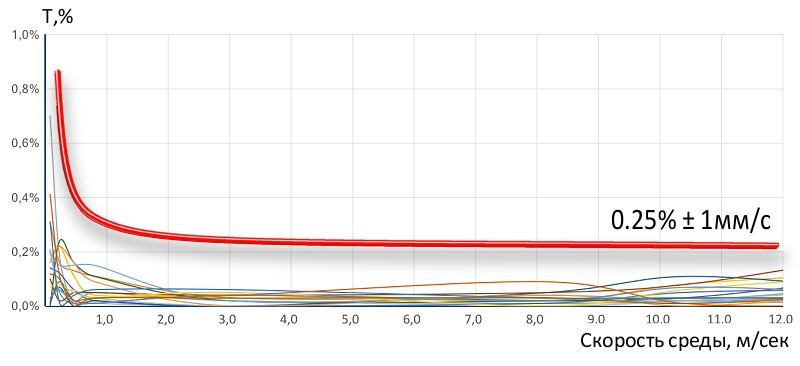

Электромагнитные расходомеры-счётчики Питерфлоу РС соответствуют требованиям ГОСТ Р 51649 «ТЕПЛОСЧЕТЧИКИ ДЛЯ ВОДЯНЫХ СИСТЕМ ТЕПЛОСНАБЖЕНИЯ». На графике приведена зависимость отклонения измеренного значения расхода (T) от скорости^* среды. Точность измерения скорости среды не хуже 0,25% ± 1 мм/сек. ^* Расходомеры «Питерфлоу» относятся к расходомерам непрямого действия. Электромагнитный способ измерения основан на измерении скорости потока (в единицах расхода) электропроводящей среды при пересечении линий магнитного поля (эффект Фарадея). Бесплатное программное обеспечение: • Архиватор для скачивания архивов и формирования отчетов; • ОРС-сервер для интеграции со SCADA системами; • Мобильное приложение ТТМ

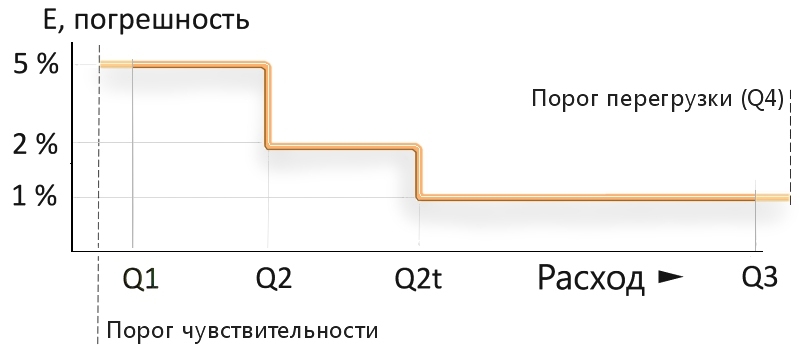

Классы A, B, C Класс Q1 Q2 Q2t «-A» Q3 / 375 Q3 / 150 Q3 / 100 «-B» Q3 / 625 Q3 / 250 Q3 / 100 «-C» Q3 / 625 Q3 / 450 Q3 / 100: • Q3 - наибольший (номинальный) расход; • В диапазоне Q3 ÷ Q2t погрешность не превышает 1%; • В диапазоне Q2t ÷ Q2 погрешность не превышает 2%; • В диапазоне Q2 ÷ Q1 погрешность не превышает 5%; • Порог чувствительности Q3 / 1000

Класс	Q1	Q2	Q2t
«-A»	Q3 / 375	Q3 / 150	Q3 / 100
«-B»	Q3 / 625	Q3 / 250	Q3 / 100
«-C»	Q3 / 625	Q3 / 450	Q3 / 100

Муфта «-M»: • Нержавеющая муфта для пластиковых труб в системах водо- и теплоснабжения; • DN20 (G1”), DN32 (G1½”)

Сэндвич «-С»: • Сэндвич (мини-фланцы) из нержавеющей стали; • DN20, DN25, DN32, DN40, DN50

Фланец «-Ф»: • Стальные фланцы, двухкомпонентное эпоксидное покрытие; • DN65, DN80, DN100, DN150, DN200; • Cоответствуют ISO 7005, ГОСТ 33259-2015, ГОСТ 12815-80.

Фланец «-Ф1»: • Фланцы из нержавеющей стали для ответственных применений; • DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100; • Cоответствуют ISO 7005, ГОСТ 33259-2015, ГОСТ 12815-80.

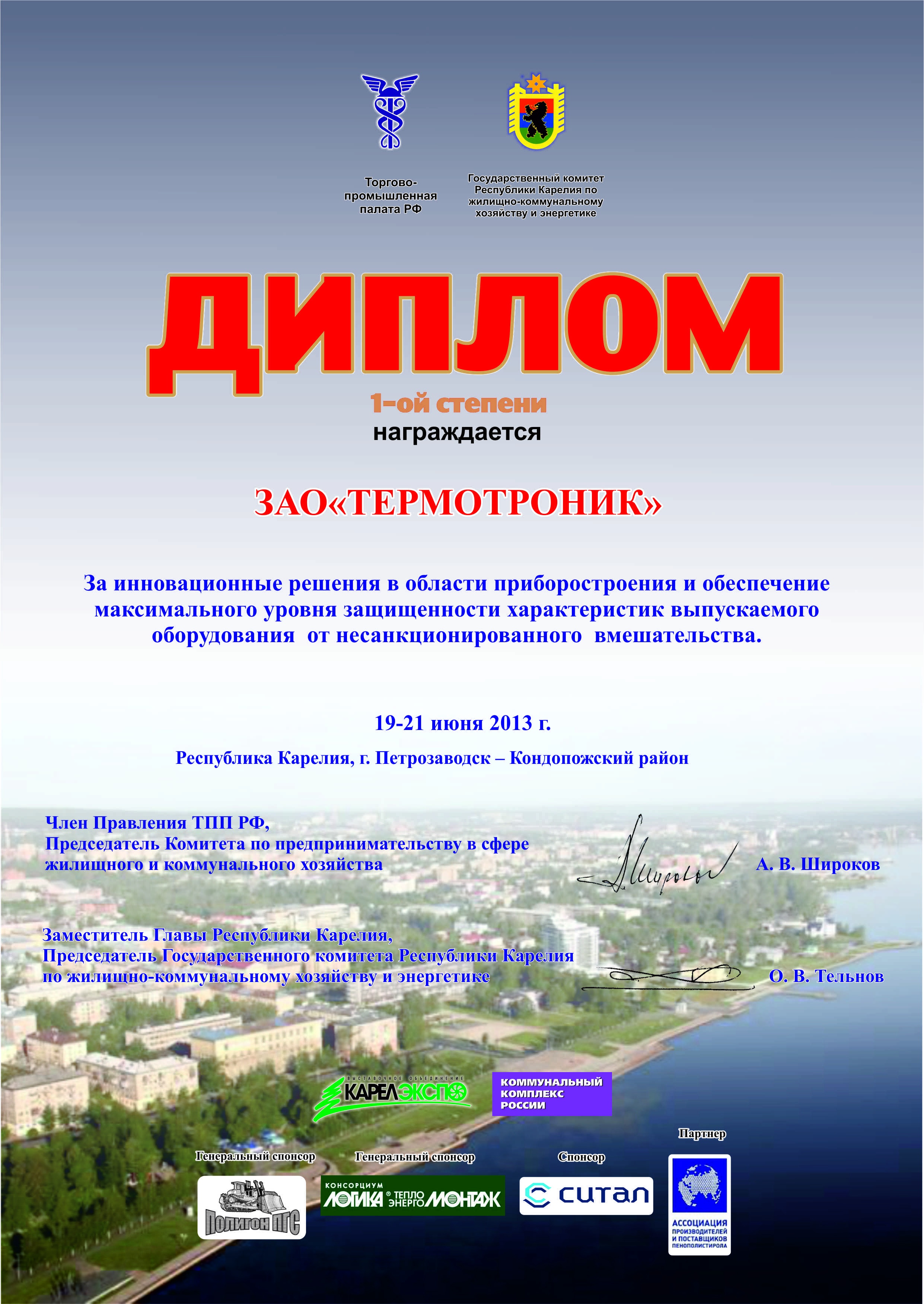

: Диплом за обеспечение максимального уровня защищённости

: Питерфлоу исп. РС,К. Декларация о соответствии ЕАС

: Питерфлоу. Модули присоединительные (МП-РС). v16

: Сертификат об утверждении типа Питерфлоу

: Сертификат Республики Казахстан о признании утверждения типа

Документация	Дата	Размер
USB-LIN адаптер. Инструкция.	17.02.2017	256Кб
Акт рекламации	23.10.2019	130Кб
Источник питания ИЭС6-126060. Паспорт	29.12.2017	97Кб
Питерфлоу Коэффициенты гидравлического сопротивления	25.05.2020	160Кб
Питерфлоу РС Карта заказа	18.02.2021	63Кб
Питерфлоу РС. Инструкция по монтажу	25.05.2020	3 065Кб
Питерфлоу РС. Протокол обмена_ред.1.08	25.06.2021	730Кб
Питерфлоу РС. Руководство по эксплуатации ред.4.06	1.06.2020	3 758Кб
Питерфлоу. 3D-модели расходомеров Фланцевые DN20-25-32-40-50-65-80-100-150-200, муфты 20-32, сэндвичи 20-25-32-40-50 в формате STEP	4.10.2021	5 718Кб
Питерфлоу. Описание типа	14.10.2021	2 155Кб
Питерфлоу_Методика поверки	17.02.2021	3 135Кб
Расчет потерь Питерфлоу_red.09-01.xls	1.02.2021	334Кб
Рекомендации по выбору расходомеров Питерфлоу РС ред.09-02	25.06.2021	1 090Кб
Экспертное заключение о соответствии расходомеров Питерфлоу единым санитарно-эпидемиологическим и гигиеническим требованиям 78.01.06.421 p.2269 от 01.06.2018	13.05.2021	2 665Кб
Экспертное заключение о соответствии расходомеров Питерфлоу единым санитарно-эпидемиологическим и гигиеническим требованиям 78.01.06.421 p.5885 от 21.12.2017	13.05.2021	4 448Кб

Программное обеспечение	Дата	Размер
ПО "Питерфлоу Конфигуратор" ПО для установки сетевых адресов расходомеров Питерфлоу	27.05.2021	3 786Кб
ПО "Питерфлоу Конфигуратор". Руководство пользователя	27.05.2021	888Кб
ПО «Настройка модемов» rev 1.00 (12.02.2015) Предназначено для настройки модемов, которые используются для считывания данных с приборов производства компании ТЕРМОТРОНИК. Работает под управлением ОС Windows XP и более новыми. Требуется наличие Microsoft Framework 3.5	12.02.2015	444Кб
ПО «Настройка модемов». Руководство пользователя.	12.03.2013	335Кб
ПО «ОРС-сервер» версия 2.01 от 28.12.2020 ОРС-сервер предназначен для передачи данных из тепловычислителей ТВ7 и расходомеров Питерфлоу производства компании "ТЕРМОТРОНИК" в соответствии со стандартом OPC. Страница продукта	28.12.2020	4 170Кб
ПО «ОРС-сервер». Руководство по установке	30.01.2014	188Кб
ПО ТТМ. Руководство пользователя	13.09.2016	537Кб
ПО ТТМ. Файл программы (.apk) Приложение предназначено для считывания текущих, настроечных и архивных параметров из тепловычислителей ТВ7 и расходомеров Питерфлоу при помощи устройств, работающих под управлением ОС Android 4.0.3 и выше. Считанные данные импортируются в ПО «Архиватор» для дальнейшего представления в виде отчетов. Страница продукта	18.01.2022	3 568Кб

Публикации	Дата	Размер
Гидравлические характеристики расходомеров «Питерфлоу» серии «L» Шохин А. В., ТЕРМОТРОНИК, 2012 год	22.03.2013	184Кб
Динамическая погрешность измерения объёма при переменных расходах в системах водоснабжения Казанов И.Ю., ТЕРМОТРОНИК, 2014 год	22.08.2014	249Кб
Рекомендации к проектированию систем электропитания приборов ТЕРМОТРОНИК Шохин А. В., ТЕРМОТРОНИК	30.07.2019	90Кб
Рекомендации по электрическому монтажу приборов ТЕРМОТРОНИК Шохин А. В., ТЕРМОТРОНИК, 2015	25.12.2015	319Кб
Электромагнитные расходомеры компании «ТЕРМОТРОНИК» серии «L» Шохин А. В., ТЕРМОТРОНИК, 2012 год	22.03.2013	108Кб
