Питерфлоу К

Электромагнитные расходомеры-счётчики
в составе комплектного теплосчетчика T34M

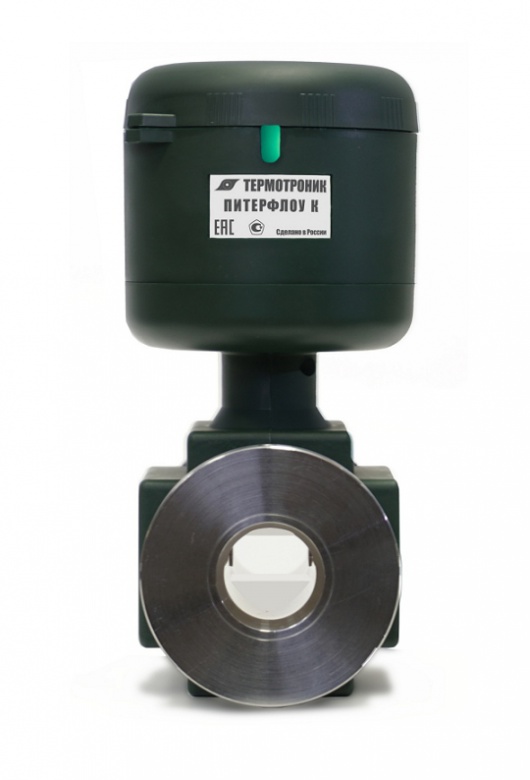

Расходомер Питерфлоу К
коммерческое наименование электромагнитного расходо-
мера-счётчика Питерфлоу исполнения К (рег. № 66324-16)

Отличительные особенности

Возможность считывания данных и диагностики по цифровому каналу телеметрии
Два программируемых импульсных выхода
Возможность подключения коммуникационных интерфейсов через адаптеры USB, RS-232, RS-485 и Ethernet
Возможность питания нескольких расходомеров от одного блока питания
Усовершенствованная проточная часть (L-серия) для стабильного измерения малых расходов
Гарантия до 8 лет, от протечек 12 лет
Межповерочный интервал - 4 года
Класс защиты IP66
Возможность прямого присоединения гофрошлангов
Канал из химстойкого композита, устойчивого к отложениям (патент RU153291)
Конструктивная защита от протечек и конденсата
Электроника размещена в герметичном отсеке
Защита от несанкционированного доступа
Диагностика пустой трубы, загрязнения электродов
Для монтажа расходомеров «Питерфлоу» на трубопроводах горячей и холодной воды предназначены присоединительные модули МПРС
Расходомеры серии «L»
Cпособы присоединения
Документация и ПО

Для стабильной работы на низких расходах электромагнитные расходомеры должны иметь особенную конструкцию.

«ТЕРМОТРОНИК» серийно выпускает такие электромагнитные расходомеры под наименованием Питерфлоу «L-серии».
L-канал

Расходомеры серии «L» предназначены для прямого подключения без использования согласующих конфузоров-диффузоров, при этом существенно уменьшаются габариты и потери давления.

Расходомеры больших диаметров PC65, PC80, PC100 не имеют аналогов и являются уникальным предложением на рынке электромагнитных расходомеров.

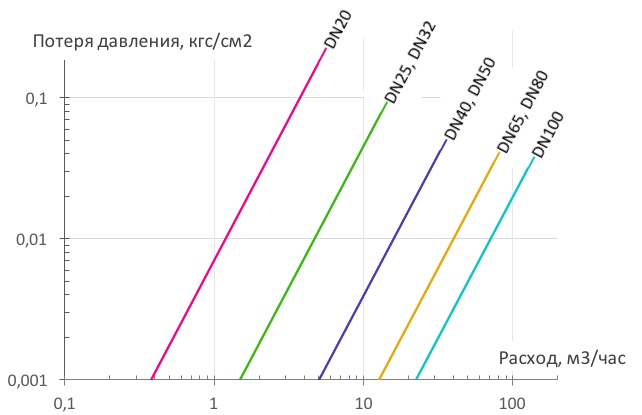

Падение давления на расходомерах
Питерфлоу «L-серии»

Основным назначением расходомеров серии «L» является эксплуатация в ЖКХ с максимальной скоростью потока не более 5м/сек, с уменьшенным вдвое относительно стандартных расходомеров минимальным расходом без потери точности.

Замена старого оборудования практически во всех случаях приводит к существенному экономическому эффекту.
Сэндвич «-С»
Сэндвич (мини-фланцы) из нержавеющей стали
DN20, DN25, DN32, DN40, DN50
Диплом за обеспечение максимального уровня защищённости
Питерфлоу исп. РС,К. Декларация о соответствии ЕАС
Сертификат об утверждении типа Питерфлоу
ДокументацияДатаРазмер
Питерфлоу К. Руководство по эксплуатации
ред. 1.02
24.11.2021 603Кб
Питерфлоу Коэффициенты гидравлического сопротивления 30.05.2022 78Кб
Питерфлоу РС/К. Протокол обмена_ред.1.09 13.07.2022 1 011Кб
Питерфлоу. Инструкция по монтажу, ред.1.15 1.08.2022 713Кб
Питерфлоу. Методика поверки МП 0470-1-2016 17.02.2021 3 135Кб
Питерфлоу. Методика поверки МП 208-018-2022
рег. 66324-16
10.10.2022 2 390Кб
Питерфлоу. Описание типа
рег. 66324-16
10.10.2022 848Кб
Расчет потерь Питерфлоу_red.09-02.xls 19.10.2022 334Кб
Экспертное заключение о соответствии расходомеров Питерфлоу единым санитарно-эпидемиологическим и гигиеническим требованиям 78.01.06.421 p.2269 от 01.06.2018 13.05.2021 2 665Кб
Экспертное заключение о соответствии расходомеров Питерфлоу единым санитарно-эпидемиологическим и гигиеническим требованиям 78.01.06.421 p.5885 от 21.12.2017 13.05.2021 4 448Кб
Программное обеспечениеДатаРазмер
ПО Архиватор rev.3.0 3.00 от 27.09.2022
ПО Архиватор предназначено для опроса и формирования отчетов тепловычислителей ТВ7 всех исполнений (в том числе ТВ7 исполнения М), расходомеров Питерфлоу РС и Питерфлоу СВ, а также адаптеров АДИ.
3.11.2022 12 847Кб
ПубликацииДатаРазмер
Гидравлические характеристики расходомеров «Питерфлоу» серии «L»
Шохин А. В., ТЕРМОТРОНИК, 2012 год
22.03.2013 184Кб
Рекомендации по электрическому монтажу приборов ТЕРМОТРОНИК
Шохин А. В., ТЕРМОТРОНИК, 2015
25.12.2015 319Кб
