АИТП-ЩУУТЭ2

Щит узла учета, пластиковый корпус, стандартная схема

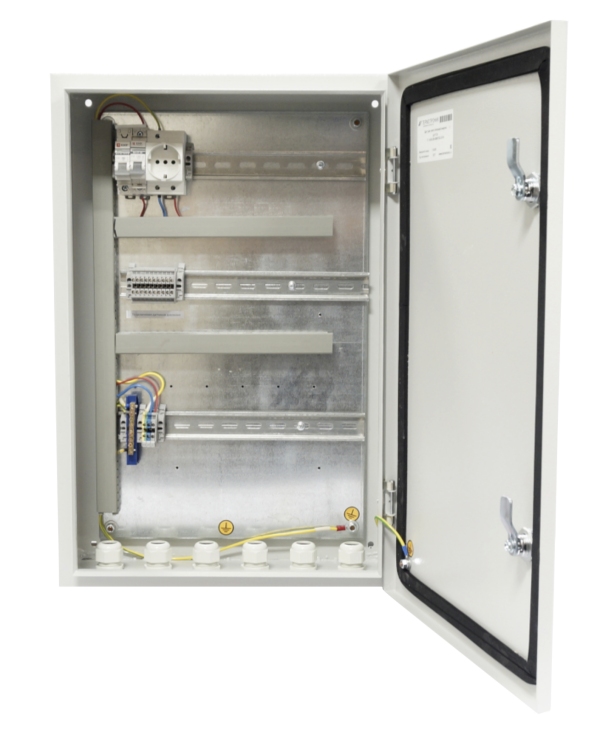

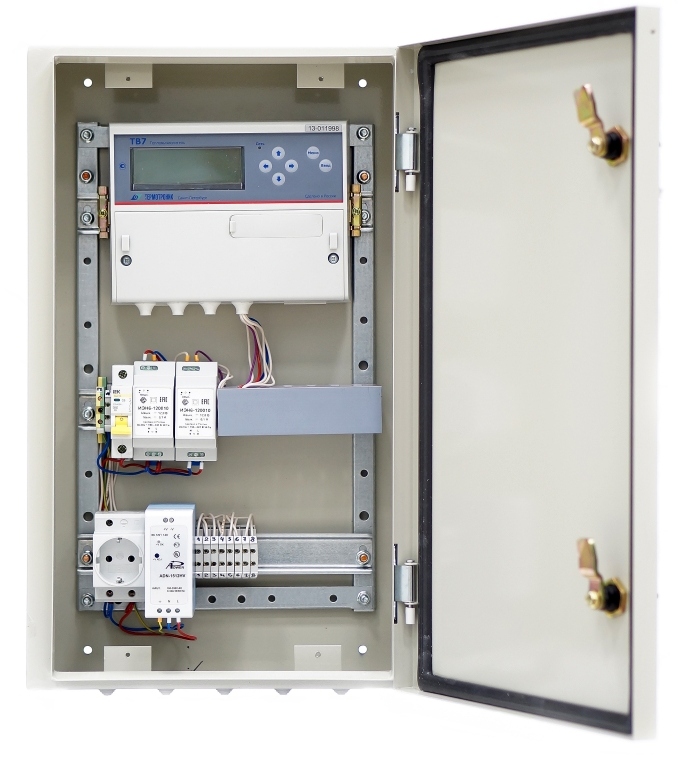

АИТП-ЩУУТЭ1

Щит узла учета, металлический корпус, стандартная схема

Назначение

Предназначены для организации учета количества тепловой энергии и параметров теплоносителя в водяных системах теплоснабжения.

    Соответствуют требованиям :
  • ТУ3435-008-65987520-2016
  • ГОСТ Р 51321.1
  • технического регламента ТР ТС 004/2011
    В щите предусмотрено место, либо, на основании заявки, выполнена установка:
  • тепловычислителя;
  • GSM-модема с блоком питания к нему;
  • модуля электронного регистратора АДИ;
  • блока питания расходомеров.

Характеристики

Напряжение питания
от сети переменного тока 220+22/-33В
Степень защиты корпуса от пыли и влаги
IP54 по ГОСТ 14254
Габариты
520 x 340 x 120 мм
Масса
не более 10 кг

Условия эксплуатации в закрытых помещениях

температура окружающего воздуха
10...50 °С
относительная влажность
до 95% при температуре до 25°С
атмосферное давление
84...106,7 кПа
механическая вибрация
частотой 5...25 Гц с амплитудой смещения до 0,1 мм

Комплектность

Щит УУТЭ
1 шт
Паспорт
1 шт
Схема размещения элементов и принципиальная электрическая схема
1 шт
Ключи
2 шт
Кабельные вводы (сальники)
5 шт
Документация
Схемы щита ЩУУТЭ1
Схема размещения элементов в щите и принципиальная электрическая схема. Щит узла учета тепловой энергии. Металлический корпус, стандартная схема
23.12.2016 432К
Схемы щита ЩУУТЭ2
Схема размещения элементов в щите и принципиальная электрическая схема. Щит узла учета тепловой энергии. Металлический корпус, стандартная схема
23.12.2016 430К
Паспорт на щит ЩУУТЭ1
Паспорт АИТП-ЩУУТЭ1. Щит узла учета тепловой энергии. Металлический корпус, стандартная схема
11.08.2015 243К
ТУ на модули и щиты АИТП ТУ 4859-006-65987520-2014
Пункты автоматизарованные индивидуальные тепловые(АИТП) Технические условия. ТУ 4859-006-65987520-2014
11.08.2015 518К
Паспорт на щит ЩУУТЭ2
Паспорт АИТП-ЩУУТЭ2. Щит узла учета тепловой энергии. Пластиковый корпус, стандартная схема
11.08.2015 251К
