Количество подключаемых датчиков | (1)Доп. имп. вход |
(2)Доп. вход T,°C |
(3)Диск. вход |
SD карта |
||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Тепловой ввод 1 | Тепловой ввод 2 | Тепловой ввод 3 | |||||||||||
| Расход | Т, oC | Давление | Расход | Т, oC | Давление | Расход | Т, oC | Давление | |||||
| ТВ7-01M | 3 | 3 | - | 1 | - | - | - | - | - | 1 | 1 | 4 | есть |
| ТВ7-04.1M Лайт (4) | 3 | 3 | 3 | 1 | - | - | - | - | - | 1 | 1 | - | нет |
| ТВ7-04.1M | 3 | 3 | 3 | 1 | - | - | - | - | - | 1 | 1 | 4 | есть |
| ТВ7-03M | 3 | 3 | - | 3 | 3 | - | - | - | - | 1 | 2 | 4 | есть |
| ТВ7-04M | 3 | 3 | 3 | 3 | 3 | 3 | - | - | - | 1 | 2 | 4 | есть |
| ТВ7-05M | 3 | 3 | 3 | 2 | 2 | 2 | 2 | 2 | 2 | 1 | 1 | 4 | есть |

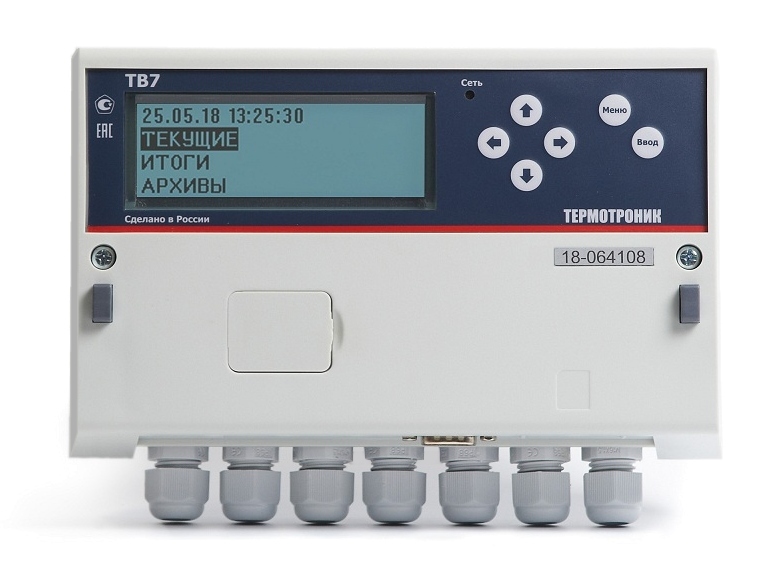

Тепловычислители ТВ7 исполнения М
• От одного до трёх тепловых вводов
• Удобная настройка с компьютера
• Нестираемый архив событий
• Большое количество интерфейсов
• Крепление на DIN-рейку
• Питание от сетевого источника питания
• Питание от встроенной батареи
• Питание ультразвуковых расходомеров
USB 2.0
RS-232
RS-485
- или
Ethernet
OPC-сервер
- +
- Экспорт
архивов
на SD-карту
Отличительные особенности исполнения М
- • Модель ТВ7-05М позволяет реализовать три тепловых ввода
- • Увеличение количества информационных входов -до 8 температур, 8 импульсных входов, 7 давлений
- • Автоматическая обработка ситуации реверса теплоносителя и контроля отсутствия теплоносителя
- • Наличие 4-х дополнительных двухпозиционных входов для контроля реверса и отсутствия теплоносителя
- • Опциональное подключение расходомеров «Питерфлоу» к тепловычислителю по цифровому каналу связи с возможностью передачи их диагностической информации в диспетчерскую систему
- • Увеличение количества информационных входов -до 8 температур, 8 импульсных входов, 7 давлений
- • Под монтажный отсек отведено все пространство нижней части
- • Расширенный (от 10 до 30В) диапазон напряжения внешнего питания
- • Возможность питания датчиков давления прямо от вычислителя или от внешних блоков питания
- • Конструкция корпуса позволяет не отсоединять клеммники от сигнальных линий, первичных датчиков и внешнего питания для отправки прибора в поверку
- • Легкая самостоятельная установка интерфейсов RS-485 и Ethernet
- • Расширенный (от 10 до 30В) диапазон напряжения внешнего питания
Тепловычислители ТВ7 исполнения 2 (выпуск до конца 2019 года)
• Интуитивно-понятный графический интерфейс
• Подсветка интерфейса во всех режимах питания
• Удобная настройка с компьютера
• Большой объём для монтажа
• Крепление на DIN-рейку
• Питание от сетевого источника питания
• Питание от встроенной батареи
• Питание ультразвуковых расходомеров
USB 2.0
RS-232
RS-485
- или
Ethernet
OPC-сервер
- +
- Экспорт
архивов
на SD-карту
 |
Количество подключаемых датчиков | Имп.* вход |
|||||
|---|---|---|---|---|---|---|---|
| Тепловой вход 1 | Тепловой вход 2 | ||||||
| Расход | Температура | Давление | Расход | Температура | Давление | ||
| ТВ7-01 | 3 | 2 | - | 1 | - | - | 1 |
| ТВ7-04.1 | 3 | 2 | 3 | 1 | - | - | 1 |
| ТВ7-03 | 3 | 3 | - | 3 | 3 | - | 1 |
| ТВ7-04 | 3 | 3 | 3 | 3 | 3 | 2 | 1 |
* Дополнительный импульсный вход может быть использован:
- в счетном режиме (измерение объема воды, количества электроэнергии и т.п.),
- в режиме регистратора внешних событий (сигнализация),
- в режиме контроля наличия питающего напряжения.
- в счетном режиме (измерение объема воды, количества электроэнергии и т.п.),
- в режиме регистратора внешних событий (сигнализация),
- в режиме контроля наличия питающего напряжения.
Преимущества тепловычислителей ТВ7
- • Большое количество схем теплоснабжения
- • Простая и удобная настройка
- • Глубокая диагностика и гибкая реакция на нештатные ситуации
- • Возможность питания ультразвуковых расходомеров от батареи прибора большой ёмкости
- • При использовании расходомеров Питерфлоу имеется возможность распознавать ситуации отключения питания и неисправности индивидуально по каждому расходомеру
Совершенная система защиты
- • Механическая пломба доступа к калибровкам
- • Опломбирование доступа к настройке тепловычислителя на конкретный узел учета
- • Индикация на экране номера версии программного обеспечения и контрольной суммы исполняемого кода
- • Ведение нестираемого архива событий: калибровок, изменений настроек
- • Простая и удобная настройка
- • Возможность снятия архивов с помощью обычной SD-карты
- • Приложение под Android®
- • Наличие пульта переноса данных USB-ППД для снятия архивов
- • Поддержка коммерческими системами диспетчеризации
- • Стандартный протокол MODBUS
Бесплатное программное обеспечение
- • ТВ7 Конфигуратор для настройки тепловычислителя с компьютера (ОС Windows)
- • Архиватор для скачивания архивов и формирования отчетов (ОС Windows)
- • ОРС сервер для интеграции со SCADA системами (ОС Windows)
- • Мобильное приложение ТТМ для считывания текущих, настроечных и архивных параметров (ОС Android)
- • Приложение под Android®
Пульт переноса данных USB–ППД
-
Зарядка встроенного Li-Ion аккумулятора производится по USB при подключении к компьютеру, заряда хватает на обслуживание 200 вычислителей. Устройство имеет звуковую и световую индикацию режимов связи и зарядки аккумулятора. Пульт воспринимается операционной системой компьютера как съемный флэш-диск, поэтому установки драйвера не требуется.
Технические характеристики
- • Объем флэш-памяти 4Гб, что соответствует объёму более 10.000 архивов
- • Время полного заряда встроенного Li-Ion аккумулятора около 5 часов
- • Разъёмы USB-A и USB-B для подключения к вычислителю и компьютеру
- • Масса устройства- не более 100 грамм.
- • Импорт данных из архивных файлов в базу данных компьютера выполняется стандартной программой «Архиватор».
- • Время полного заряда встроенного Li-Ion аккумулятора около 5 часов
-
Подключение USB–ППД к вычислителю выполняется стандартным кабелем USB 2.0-A-B, при подключении пульта данные из вычислителя скачиваются автоматически.
Документы
| Документация | Дата | Размер |
|---|---|---|
| USB-ППД. Руководство пользователя | 12.03.2013 | 692Кб |
| Источник питания ИЭН6-120015. Паспорт | 29.12.2017 | 96Кб |
| Настройка адаптера Ethernet для ТВ7 исполнения 2 | 20.03.2019 | 575Кб |
| Подключение модема к ТВ7 первого исполнения | 29.08.2013 | 39Кб |
| ТВ7. Адаптер RS485 | 1.04.2015 | 329Кб |
| ТВ7. Акт рекламации | 12.03.2013 | 131Кб |
| ТВ7. Карта заказа | 3.04.2019 | 46Кб |
| ТВ7. Методика поверки | 24.07.2018 | 538Кб |
| ТВ7. Описание типа | 23.07.2019 | 3 085Кб |
| ТВ7. Протокол обмена (ред.7-02) | 19.03.2019 | 1 645Кб |
| ТВ7M. 3-D модель в формате STEP | 19.06.2019 | 498Кб |
|
ТВ7_Исполнение 1_Руководство по эксплуатации
Вычислитель ТВ7 первого исполнения снят с производства
|
14.12.2018 | 1 963Кб |
| ТВ7_Исполнение 2_Руководство по эксплуатации | 15.04.2019 | 1 899Кб |
|
ТВ7_Исполнение М_Руководство по эксплуатации
ред.1.04
|
17.09.2019 | 1 792Кб |
|
Тепловычислители ТВ7. Свидетельство №42385
продлено до 15.02.2021
|
17.03.2016 | 1 495Кб |
| Программное обеспечение | Дата | Размер |
|---|---|---|
|
ПО "Архиватор+7М" rev.2.0 3.00 от 29.08.2019
Бета-версия для работы с тепловычислителями ТВ7, в том числе и с ТВ7 исполнения М.
Перед применением рекомендуется сделать копию базы данных Архиватора предыдущей версии в отдельном каталоге
|
29.08.2019 | 9 374Кб |
| ПО «Архиватор» rev. 2.0. 2.04 от 09.01.2019 | 14.05.2019 | 2 766Кб |
| ПО «Архиватор». Изменения. | 9.08.2017 | 247Кб |
| ПО «Архиватор». Руководство пользователя | 9.08.2017 | 1 919Кб |
|
ПО «Настройка модемов» rev 1.00 (12.02.2015)
Предназначено для настройки модемов, которые используются для считывания данных с приборов производства компании ТЕРМОТРОНИК. Работает под управлением ОС Windows XP и более новыми. Требуется наличие Microsoft Framework 3.5
|
12.02.2015 | 444Кб |
| ПО «Настройка модемов». Руководство пользователя. | 12.03.2013 | 335Кб |
|
ПО «ОРС-сервер» версия 2.01 от 02.09.2019
ОРС-сервер предназначен для передачи данных из тепловычислителей ТВ7 и расходомеров Питерфлоу производства компании "ТЕРМОТРОНИК" в соответствии со стандартом OPC.
Страница продукта
|
2.09.2019 | 4 168Кб |
| ПО «ОРС-сервер». Руководство по установке | 30.01.2014 | 188Кб |
| ПО «ТВ7 Конфигуратор» rev. 2.0 от 27.08.2019 | 27.08.2019 | 1 144Кб |
| ПО «ТВ7 Конфигуратор». Руководство пользователя | 6.10.2015 | 702Кб |
| ПО «ТВ7 Поверка» | 20.04.2017 | 1 445Кб |
| ПО «ТВ7 Поверка». Руководство пользователя | 20.04.2017 | 581Кб |
| ПО ТТМ. Руководство пользователя | 13.09.2016 | 537Кб |
|
ПО ТТМ. Файл программы (.apk)
Приложение предназначено для считывания текущих, настроечных и архивных параметров из тепловычислителей ТВ7 и расходомеров Питерфлоу при помощи устройств, работающих под управлением ОС Android 4.0.3 и выше. Считанные данные импортируются в ПО «Архиватор» для дальнейшего представления в виде отчетов.
Страница продукта
|
26.09.2018 | 3 613Кб |
| Публикации | Дата | Размер |
|---|---|---|
|
Настройка тепловычислителя ТВ7 на учет реверса
Жульков В.А., ТЕРМОТРОНИК, 2012 год
|
16.05.2016 | 324Кб |
|
Соответствие теплосчётчиков «Термотроник Т34» требованиям новых Правил
Жульков В.А., "ТЕРМОТРОНИК", 2014
|
22.09.2017 | 1 008Кб |
- в счетном режиме (измерение объема воды, количества электроэнергии и т.п.),
- в режиме регистратора внешних событий (сигнализация),
- в режиме контроля наличия питающего напряжения.
2 Дополнительный канал температуры (Доп.вход T,°C) применяется для измерения температуры наружного воздуха или температуры холодной воды.
3 Дискретные входы предназначены для контроля реверса и отсутствия теплоносителя.
4 ТВ7-04.1М Лайт- коммерческое наименование варианта тепловычислителя ТВ7-04.1М (рег. № 67815-17).
Более подробное описание моделей и их различия вы сможете найти в Руководстве по эксплуатации РЭПР.407290.007 РЭ1
