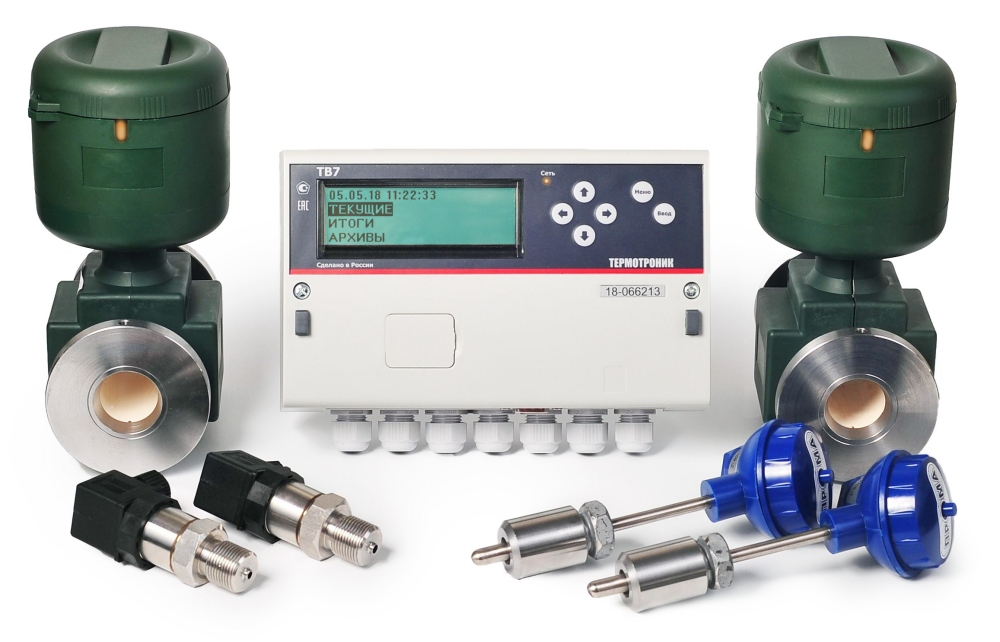

Теплосчётчик Т34МK Лайт - коммерческое наименование теплосчётчика Т34М (№71633-18) состоит из тепловычислителя ТВ7 04.1М Лайт (№ 67815-17) , расходомеров Питерфлоу К (№66324-16), датчиков температуры и давления.
Принципиальным новшеством является наличие связи ТВ7 и Питерфлоу К по цифровому каналу связи.
Наличие цифровой связи между расходомерами и тепловычислителем позволяет просматривать на индикаторе тепловычислителя контрольную и эксплуатационную информацию с расходомеров Питерфлоу К.
Диагностическая информация с подключенных к вычислителю расходомеров доступна при подключении к диспетчерской системе.
Т34МК Лайт рекомендован для применения на объектах с тепловой нагрузкой менее 0,2 Гкал/час (смотри типовое проектное решение и рекомендации по применению).
ТЕПЛОСЧЁТЧИК Т34МK Лайт
Описание средства измерений
- Теплосчётчики Т34М (№ 71633-18) предназначены для измерений тепловой энергии,
количества и параметров теплоносителя в системах водяного теплоcнабжения,
хранения, отображения и передачи результатов измерений.
Теплосчётчики Т34М соответствуют требованиям ГОСТ Р 51649-2014, ГОСТ Р ЕН 1434-1-2011, Правил коммерческого учета тепловой энергии, теплоносителя (постановление Правительства РФ от 18.11.2013 г. № 1034), Методики осуществления коммерческого учета тепловой энергии, теплоносителя (приказ Министерства строительства и жилищно-коммунального хозяйства от 17.03.2014 г. N 99/пр).
- Принцип действия теплосчётчиков основан на преобразовании вычислителем сигналов,
поступающих от измерительных преобразователей, в информацию об измеряемых параметрах
теплоносителя с последующим вычислением, на основании известных зависимостей, количества теплоты.
Для считывания текущих, настроечных и архивных параметров используются мобильное приложение «ТТМ» (Android) и ПО «Архиватор» (Windows XP и выше).
Пульт переноса данных USB–ППД
-
Зарядка встроенного Li-Ion аккумулятора производится по USB при подключении к компьютеру, заряда хватает на обслуживание 200 вычислителей. Устройство имеет звуковую и световую индикацию режимов связи и зарядки аккумулятора. Пульт воспринимается операционной системой компьютера как съемный флэш-диск, поэтому установки драйвера не требуется.
Технические характеристики
- Объем флэш-памяти 4Гб, что соответствует объёму более 10.000 архивов
- Время полного заряда встроенного Li-Ion аккумулятора около 5 часов
- Разъёмы USB-A и USB-B для подключения к вычислителю и компьютеру
- Масса устройства- не более 100 грамм.
- Импорт данных из архивных файлов в базу данных компьютера выполняется стандартной программой «Архиватор».
- Время полного заряда встроенного Li-Ion аккумулятора около 5 часов
-
Подключение USB–ППД к вычислителю выполняется стандартным кабелем USB 2.0-A-B, данные из вычислителя скачиваются по нажатию кнопки.
| Документация | Дата | Размер |
|---|---|---|
|
Опросный лист для подбора оборудования теплосчетчика, ООО «ТЕРМОТРОНИК»
сентябрь 2022
|
26.09.2022 | 47Кб |
| Т34М Свидетельство об утверждении типа СИ | 23.12.2018 | 844Кб |
| Теплосчётчик Т34M. Описание типа | 21.08.2018 | 3 084Кб |
| Теплосчётчик Т34M. Руководство по эксплуатации. Методика поверки | 21.08.2018 | 387Кб |
| Теплосчетчики Т34МК Лайт. Рекомендации по применению | 30.10.2019 | 302Кб |
| Программное обеспечение | Дата | Размер |
|---|---|---|
|
ПО «Настройка модемов» rev 1.00 (12.02.2015)
Предназначено для настройки модемов, которые используются для считывания данных с приборов производства компании ТЕРМОТРОНИК. Работает под управлением ОС Windows XP и более новыми. Требуется наличие Microsoft Framework 3.5
|
12.02.2015 | 444Кб |
| ПО «Настройка модемов». Руководство пользователя. | 12.03.2013 | 335Кб |
|
ПО Архиватор rev.3.0 3.00 от 20.01.2023
ПО Архиватор предназначено для опроса и формирования отчетов тепловычислителей ТВ7 всех исполнений (в том числе ТВ7 исполнения М), расходомеров Питерфлоу РС и Питерфлоу СВ, а также адаптеров АДИ.
|
20.01.2023 | 12 847Кб |
| ПО ТТМ. Руководство пользователя | 13.09.2016 | 537Кб |
|
ПО ТТМ. Файл программы (.apk)
Приложение предназначено для считывания текущих, настроечных и архивных параметров из тепловычислителей ТВ7 и расходомеров Питерфлоу при помощи устройств, работающих под управлением ОС Android 4.0.3 и выше. Считанные данные импортируются в ПО «Архиватор» для дальнейшего представления в виде отчетов.
Страница продукта
|
18.01.2022 | 3 568Кб |
| Публикации | Дата | Размер |
|---|---|---|
|
Соответствие теплосчётчиков «Термотроник Т34» требованиям новых Правил
Жульков В.А., "ТЕРМОТРОНИК", 2014
|
22.09.2017 | 1 008Кб |
