Назначение

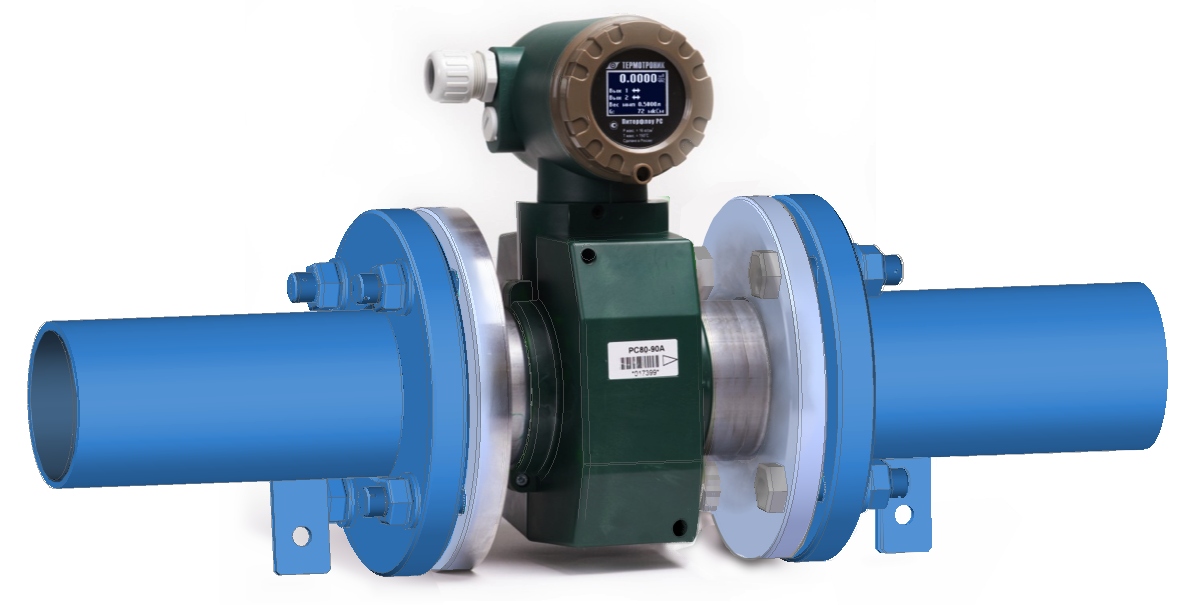

Предназначены для монтажа расходомеров «Питерфлоу» и «Питерфлоу Т» на трубопроводах горячей, холодной воды и других электропроводящих жидкостей. Соответствуют требованиям ТУ 4193-005-65987520-2014, ГОСТ 33259-2015, ГОСТ 17378-2001, ГОСТ 8732-78, ГОСТ 10704-91, ГОСТ 9941, ГОСТ 3262-75, ГОСТ 16037-80.

  • Имитатор расходомера Ду20, 32 — исполнение типа «сэндвич», фланцевое или муфтовое
  • Имитатор расходомера Ду25, 40, 50 — исполнение типа «сэндвич» или фланцевое
  • Имитатор расходомера Ду65, 80, 100, 150, 200 — исполнение фланцевое
  • Номинальное давление рабочей среды — 1,6 МПа или 2,5 МПа
  • Диапазон температур рабочей среды — от 0˚С до 175˚С
  • Материал — Cт20, 09Х18Н10

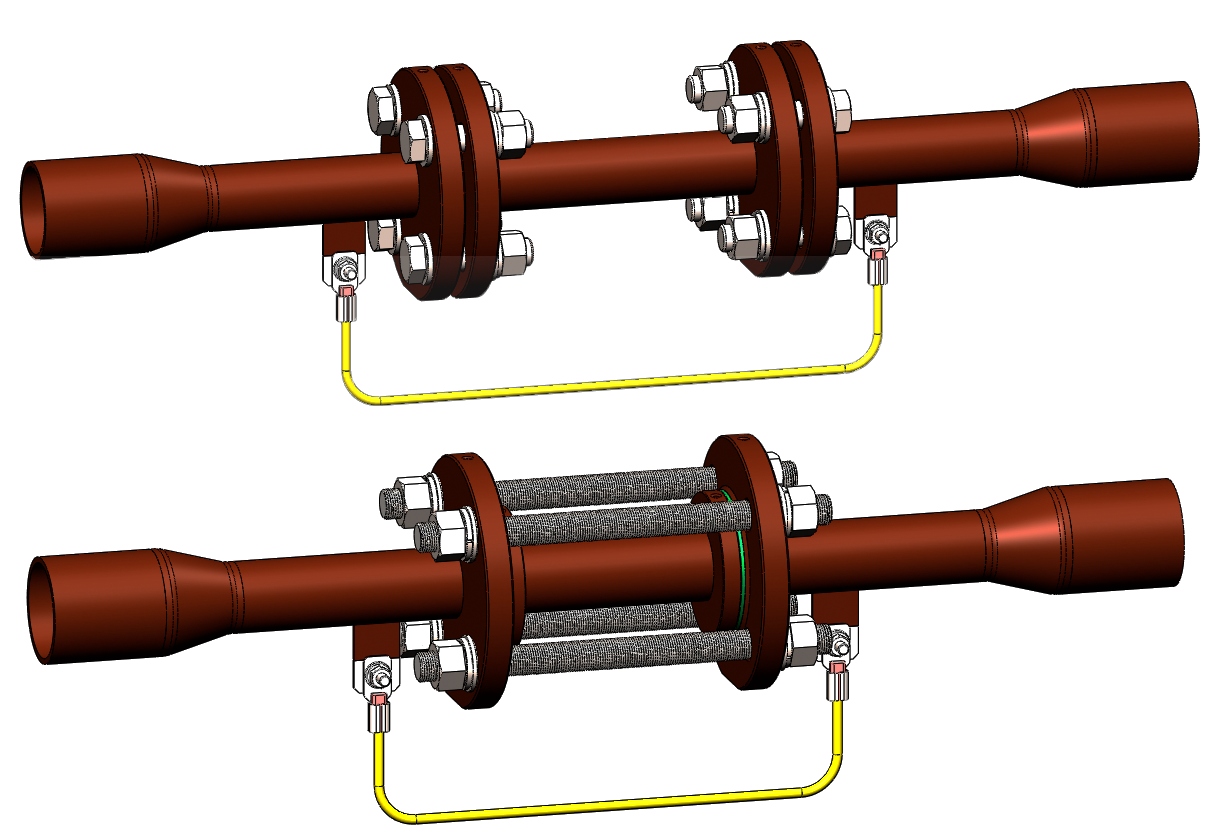

  • Участок присоединительный, 2 шт., состоящий из фланца (для муфтового присоединения — накидной гайки), прямолинейного участка, концентрического перехода (переходов), монтажного патрубка под сварку
  • Габаритный имитатор расходомера
  • Прокладка, 2 шт.
  • Комплект крепежа «Питерфлоу»
  • Токопровод шунтирующий с комплектом крепежа
    • Сертификаты Дата Размер
    Модули присоединительные МП‑РС. Каталог деталей и сборочных единиц
    ТРОН.407111.005 КДС
    		 14.02.2024 505Кб
    Модуль присоединительный МП‑РС. Паспорт. 23.06.2023 250Кб
    EAC декларация о соответствии МП‑РС
    Действует до 14.03.2029
    		 20.08.2025 240Кб
