Назначение
- преобразование импульсных сигналов счетчиков объема в значения объема;
- преобразование токовых сигналов преобразователей давления (4÷20мА) в значения давления;
- измерение текущего времени, времени работы и времени отсутствия напряжения питания;
- архивирование часовых, суточных и месячных значений объемов и давлений;
- архивирование часовых, суточных и месячных значений объёмов от подключенных по интерфейсу LIN расходомеров Питерфлоу;
- преобразование протокола интерфейса LIN расходомеров Питерфлоу в сигнал одного из интерфейсов RS-232, RS485 или Ethernet; При этом обеспечивается чтение всех доступных данных расходомера, включая диагностику;
- преобразование значения расхода расходомеров Питерфлоу в сигнал постоянного тока 4÷20мA.

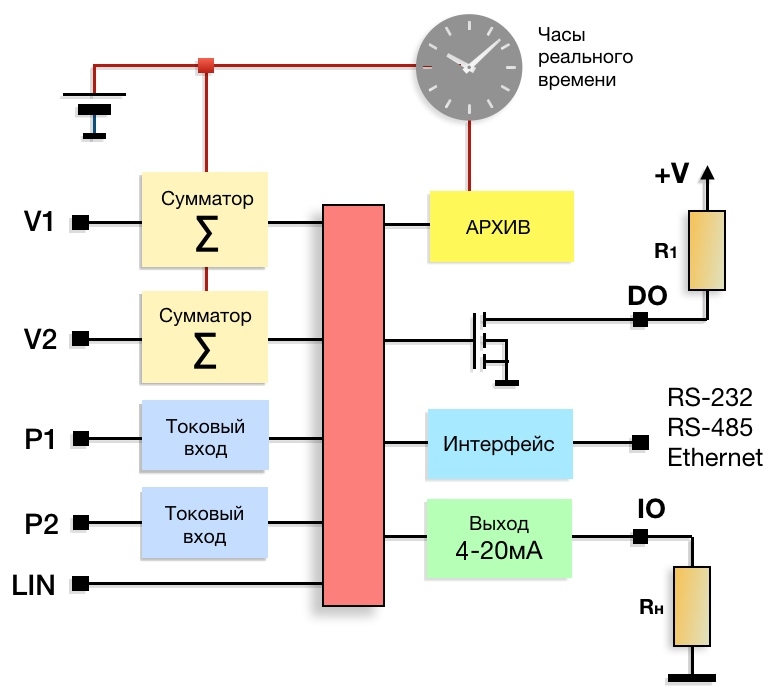

Блок-схема регистратора
- V1, V2 - импульсные входы ;
- P1, P2 - токовые входы 4÷20мА;
- LIN - вход/выход коммуникационного интерфейса расходомеров Питерфлоу (V3);
- RS-232/ RS485/ Ethernet -гальваноразвязанный выход интерфейса;
- IO - токовый выход 0÷20мА/4÷20мА, Rн~0÷500ом;
- DO - дискретный выход OK, +V до 30В, R1 от 1КОм.

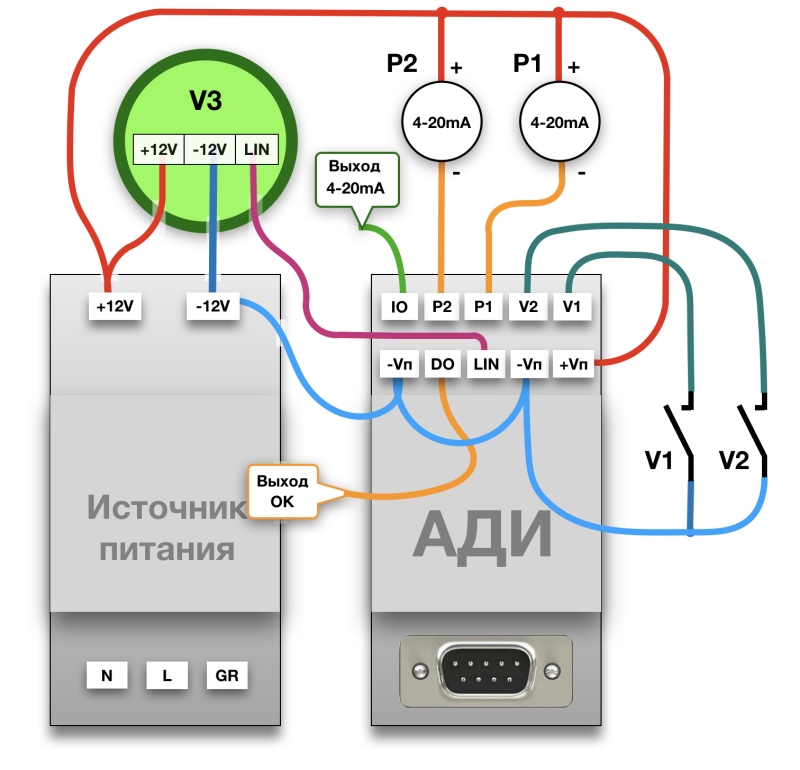

Типовая схема соединений
- V1, V2 - механические водосчётчики с импульсным выходом (герконом);
- V3 - расходомер Питерфлоу, подключен по LIN;
- P1, P2 - датчики давления ПДТВХ-1-01-1 с выходом 4÷20мА и напряжением питания от 9 вольт или другие датчики давления с отдельным питанием;
- Для питания всех элементов схемы используется источник питания расходомера.
| Модель | Применение | Имп. входы (Счётчики воды) | Входы 4÷20мA (Датчики давления) |
Тип выхода | Наличие архива |
|---|---|---|---|---|---|
| АДИ-0-0 | Измерение объемов воды и давления | 2 | 2 | дискретный ОК | нет |
| АДИ-0-1 | Измерение и архивирование объемов воды и давления | 2 | 2 | дискретный ОК | есть |
| АДИ-1-0 | Адаптер токового выхода для расходомеров «Питерфлоу» | 2 | 2 | токовый | нет |
| АДИ-1-1 | Адаптер токового выхода для расходомера «Питерфлоу» c измерением и архивированием объемов воды и давления | 2 | 2 | токовый | есть |
| * АДИ оптимальным образом подходит для контроля за гидравлическими режимами работы систем водо- и теплоснабжения (Правила коммерческого учета тепловой энергии, теплоносителя, постановление Правительства РФ от 18 ноября 2013 г. № 1034 от 18 ноября 2013 года №1034 и Методика осуществления коммерческого учета тепловой энергии, теплоносителя, Приказ Минстроя России от 17.03.2014 N 99/пр) | |||||
- Частота входного сигнала:
- для пассивного сигнала - до 20 Гц;
- для активного сигнала - до 1000 Гц;- Объём - до 1000000000 м3 с абс. погрешностью ± 1 ед. мл.разр.
- Давление 0÷2.5МПа (вход 4÷20мА) с прив. погрешностью ± 0,25%
- Погрешность хода часов - не более ± 5сек./сутки
- Объём - до 1000000000 м3 с абс. погрешностью ± 1 ед. мл.разр.
- Дискретный выход ОК (Vmax=30В, Imax=50мА)
- Токовый выход 0÷20мА / 4÷20мА
- Напряжение питания +Vп/-Vп(общий) 10,8 ÷ 13,2В, ток потребления не более 50мА
- Крепление на DIN-рейку, ширина модуля 36,5мм
- Класс защиты IP40
- Токовый выход 0÷20мА / 4÷20мА
