Материалы для проектировщиков  Водомерные узлы для ХВС
    Исполнения:

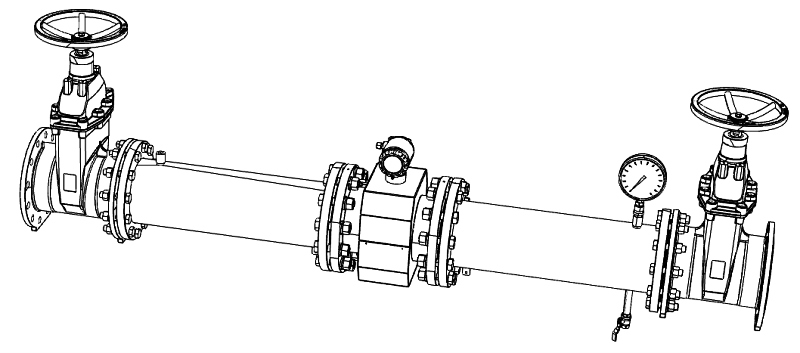

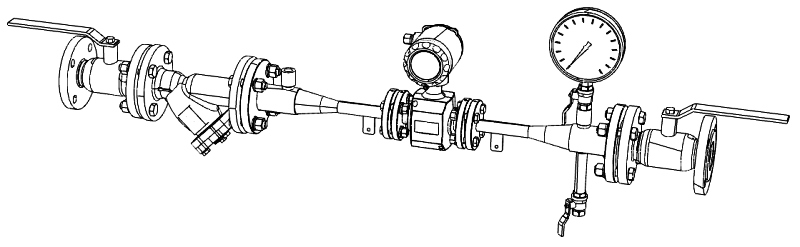

  • с обвязкой из нержавеющей стали или ПВХ;
  • присоединительные Ду вводов: при обвязке из нержавейки - 50÷200 мм., из ПВХ - 50÷100 мм.;
  • Ду расходомеров: при обвязке из нержавейки - 25÷150 мм., из ПВХ - 25÷100 мм.;
  • с возможностью регистрации давления, архивации измеряемых параметров и диспетчеризации по GSM и Internet.

    Отличительные особенности

    Альбомы типовых водомерных узлов «ТЕРМОТРОНИК» предназначены для применения оборудования ООО «ТЕРМОТРОНИК» при разработке проектных решений по капитальному ремонту или модернизации существующих водомерных узлов, изготовленных и смонтированных по документации Центра измерения расхода воды (ЦИРВ) ГУП «Водоканал СПб» с сохранением общих габаритных размеров ВУ по следующим ниже схемам:

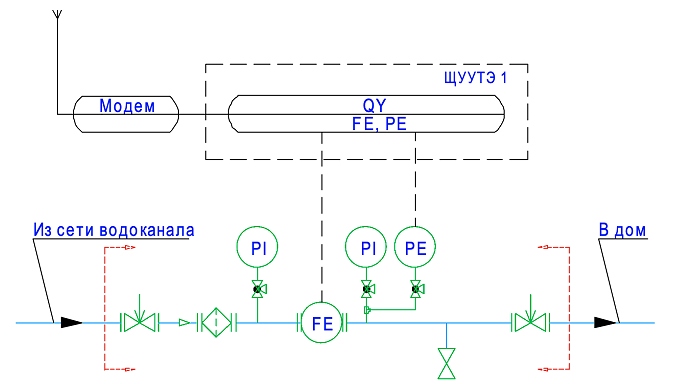

  1. Схема УУХВ1 с учётом общего ХВС

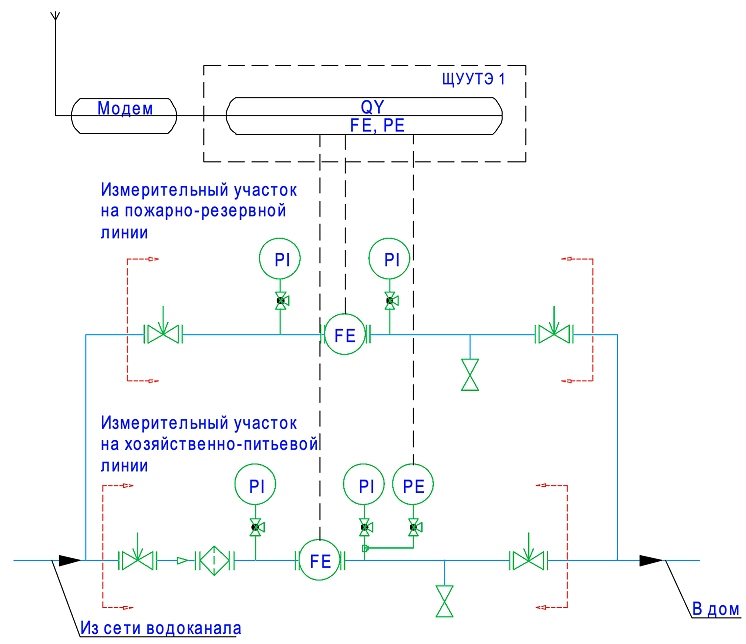

  2. Схема УУХВ2 с раздельным учётом ХВС
  3. Схема УУХВ3 с учётом ХВС только на хозяйственно-питьевые нужды
Сертификат об утверждении типа Питерфлоу
ДокументацияДатаРазмер
Альбом типовых водомерных узлов (ВУ) с обвязкой из нержавеющей стали 11.09.2020 3 716Кб
Альбом типовых водомерных узлов (ВУ) с обвязкой из ПВХ 11.09.2020 1 437Кб
КД ВУ с обвязкой из нержавеющей стали (PDF) 11.09.2020 6 376Кб
КД ВУ с обвязкой из нержавеющей стали (исходники) 11.09.2020 11 906Кб
КД ВУ с обвязкой из ПВХ (PDF) 11.09.2020 5 366Кб
КД ВУ с обвязкой из ПВХ (исходники) 11.09.2020 5 410Кб
Питерфлоу исполнения РС_66324-16_Руководство по эксплуатации, ред.5.01 13.09.2023 1 048Кб
Питерфлоу РС_46814-11_Руководство по эксплуатации, ред.4.08
Снят с производства
 16.12.2022 1 010Кб
Питерфлоу СВ. Руководство по эксплуатации
редакция 1.06
 13.09.2023 1 078Кб
Питерфлоу. 3D-модели расходомеров
Фланцевые DN20-25-32-40-50-65-80-100-150-200, муфты 20-32, сэндвичи 20-25-32-40-50 в формате STEP
 11.11.2022 1 750Кб
Питерфлоу. Описание типа
рег. 66324-16
 10.10.2022 848Кб
Расчет потерь Питерфлоу_red.09-02.xls 19.10.2022 334Кб
Рекомендации по подключению расходомеров Питерфлоу при учете ХВС 11.09.2020 777Кб
