Питерфлоу T3
Гигиеническое исполнение
Электромагнитный расходомер-счетчик для измерения расхода и объема жидких сред в технологических процессах пищевых предприятий.
Питерфлоу T3
Применяются на предприятиях по производству
-

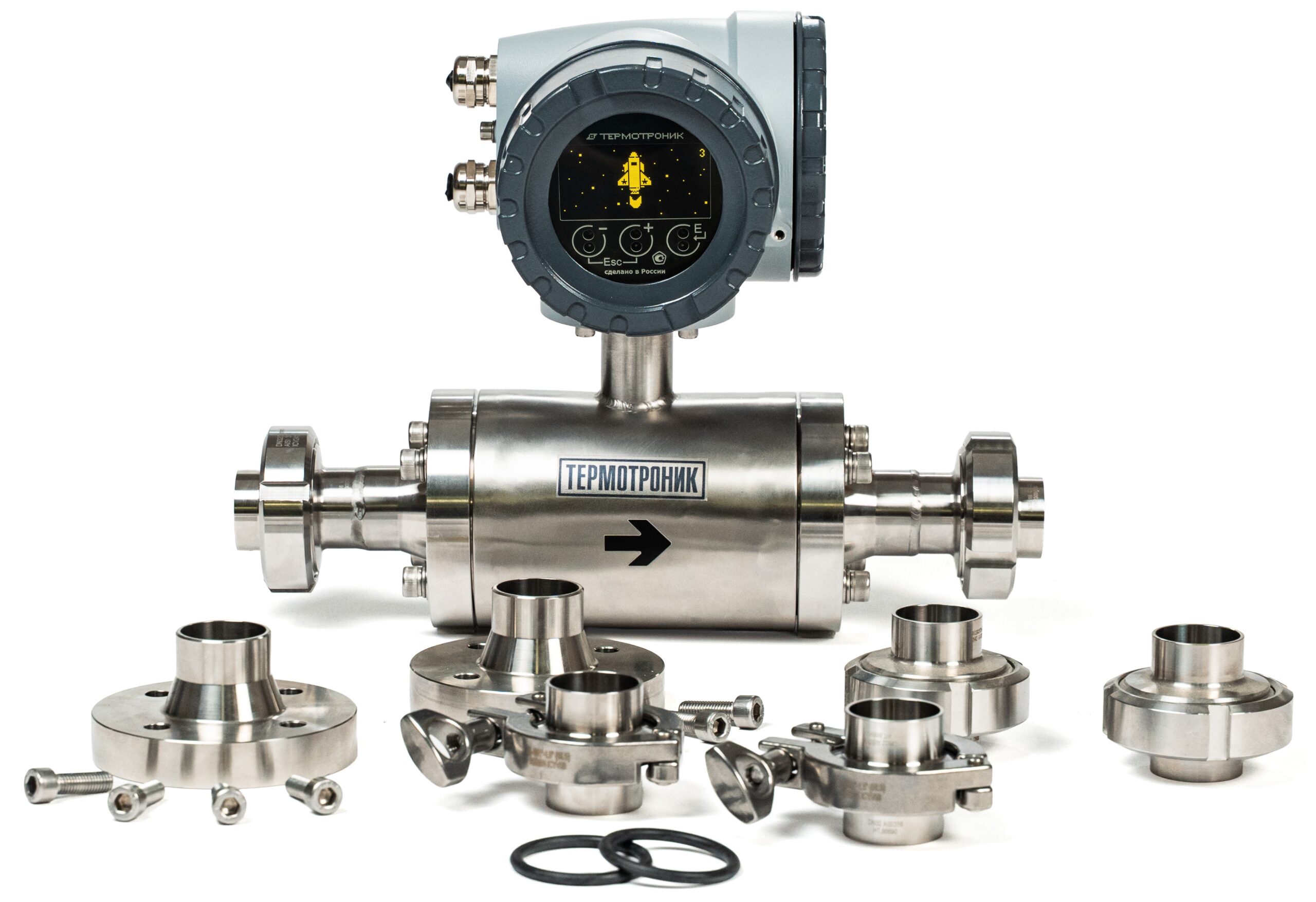

• Широкий выбор присоединений:
— молочная муфта (316 нержавеющая сталь);
— приварной патрубок;
— кламп;
— асептический фланец.
• Конструктивные варианты исполнения: компактное, раздельное;
• Корпус датчика выполнен из нержавеющей стали;
• Возможность выбора материала электродов: нержавеющая сталь, титан, тантал, хастеллой;
• Различные материалы уплотнения;
• Удобное подключение электрических и сигнальных цепей (отдельный отсек с клеммами);
• Напряжение питания: =24 В , ~220В.
-
• Полный контроль над расходомером на месте установки благодаря интерфейсу пользователя с графическим ОLЕD-индикатором и сенсорными кнопками;
• Полный доступ к информации о процессе и диагностике:
— НАRТ7 / токовая петля 4-20мА;
— MODBUS RTU / RS-485;
— многофункциональный импульсный выход.
• Вывод диагностических сообщений на главный экран интерфейса при возникновении событий;
• Максимальная температура измеряемой жидкости 130°C;
• Класс защиты IP67, IP68 (для первичного преобразователя раздельного исполнения);
• Соответствие международным стандартам по габаритным посадочным размерам.
- Номинальный диаметр, DN
- 32, 40, 50, 65, 80, 100
- Скорость жидкости в трубопроводе, м/с, не более
- 12,5
- Чувствительность расходомера по скорости, м/с, не более
- 0,01
- Давление в трубопроводе, МПа, не более
- 1,6
- Удельная проводимость рабочей жидкости, См/м, не менее
- 5×10-4
- Температура рабочей жидкости — футеровка ETFE, °С
- от минус 29 до +130
- Температура окружающей среды, °С
- от минус 40 до +60
- Напряжение питания, В
- =24, ~220
- Потребляемая мощность, Вт, не более
- 10
- Средняя наработка на отказ, часов
- 150 000
- Средний срок службы, лет
- 15
- Гарантийный срок, месяцев (от даты производства)
- 24
Классы точности, относительная погрешность измерений не превышает, %
- Класс K02
- ±(0,2 + 0,01× Q3/Q)
- Класс K05
- ±(0,5 + 0,01× Q3/Q)
где Q3-номинальный расход, Q – измеренное значение.
| Материал электродов | Код заказа | Рабочая среда |
|---|---|---|
| Сталь 316 | 316 | Молоко, пиво, промышленные стоки, жидкости с включениями, вода |
| Хастеллой | C276 | Растворы для CIP мойки, кислоты, химреагенты |
| Титан | Ti | Коагулянты, рассолы |
| Тантал | Ta | Кислоты, химреагенты |
