Требования действующих стандартов к точности расходомеров

Методика осуществления коммерческого учета тепловой энергии. Раздел XII. ... п. 114. б) для расходов жидкости: Gmax/Gmin≥50, где значения Gmax — максимальное нормированное значение расхода, измеряемое прибором и Gmin — минимальное нормированное значение расхода, измеряемое прибором, м3/ч.; п. 115. Для измерения тепловой энергии в водяных системах теплоснабжения должны приниматься теплосчетчики не ниже класса 2, на источниках тепловой энергии рекомендуется применение теплосчетчиков класса 1. При этом должны выполняться следующие требования: ... б) относительная максимально допускаемая погрешность для датчика расхода (Ef), выраженная в процентах в зависимости от расхода (G): класс (теплосчётчика) 2: Eʄ = ±(2 + 0,02Gmax/G), но не более ± 5%; (12.1) класс (теплосчётчика) 1: Eʄ = ±(1 + 0,01 Gmax/G), но не более ± 3,5%, (12.2) п. 119. Водосчетчики должны обеспечивать измерение массы (объема) с относительной погрешностью (Eʄ): класс 2: Eʄ = ±(2 + 0,02Gmax/G), но не более ± 5%; (12.7) класс 1: Eʄ = ±(1 + 0,01 Gmax/G), но не более ± 3,5%, (12.8)
С сентября 2015 года введён в действие ГОСТ Р 51649-2014 «Теплосчетчики для водяных систем теплоснабжения», учитывающий требования методики и правил коммерческого учёта тепловой энергии, а также международных рекомендаций МР 75:2002. Для выполнения требований стандарта компанией «ТЕРМОТРОНИК» выработаны новые технические требования к точности расходомеров, вводимые c первого квартала 2017 года.

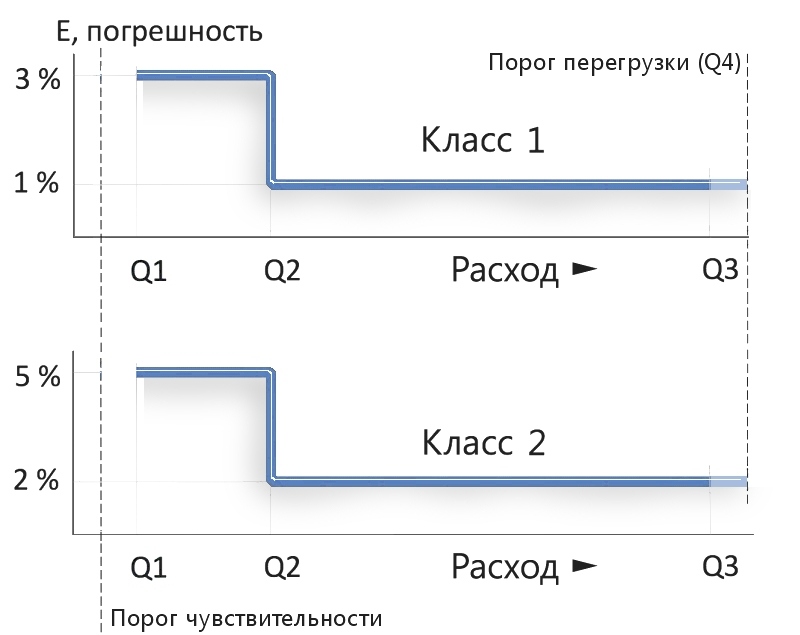

Классы точности 1 и 2

С начала 2017 года вводятся классы точности:
-К11 -К12 -К14 ( класс точности 1, диапазоны 160/ 250/ 400)
-К24 -К26 -К210 ( класс точности 2, диапазоны 400/ 630/ 1000)
  • Эксплуатационный диапазон расходов нормируется от Q1 до Q3
  • Диапазон измерения R выбирается из ряда 160, 250, 400, 630, 1000
  • Минимальный расход Q1= Q3 / R
  • Переходный расход Q2= 1.6 x Q1
  • Порог чувствительности не хуже Q3 / 2000
    Для применения в теплосчётчиках
  • класс расходомера совпадает с классом теплосчётчика в соответствии с ГОСТ Р 51649-2014, кроме квартирных теплосчётчиков 3 класса, которые ТЕРМОТРОНИК не выпускает.
  • Первый класс точности применяется на источниках либо при расходе теплоносителя больше 100 м3/час;
  • Во всех остальных случаях для домового учёта используется второй класс точности.
    Таблица 1. Замена классов ABC в соответствии с ГОСТ Р 51649
    Был класс A (склад)классы В и С
    1 класс (для Q3 > 100 м3/час)К12К14
    2 класс (для Q3 < 100 м3/час)К24К26
    Требуется Замена
    Для учёта воды в соответствии с МОЗМ МР 49:2013
  • Первый класс точности применяется на источниках либо при расходе воды больше 100 м3/час;
  • Во всех остальных случаях для домового учёта используется второй класс точности.

    Электромагнитные счётчики-расходомеры «Питерфлоу» относятся к классу точности “C” по действующему ГОСТ Р 50193.1-92 (ИСО 4064-1-77) «Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды.»
