Каталог  Тепловычислители ТВ7

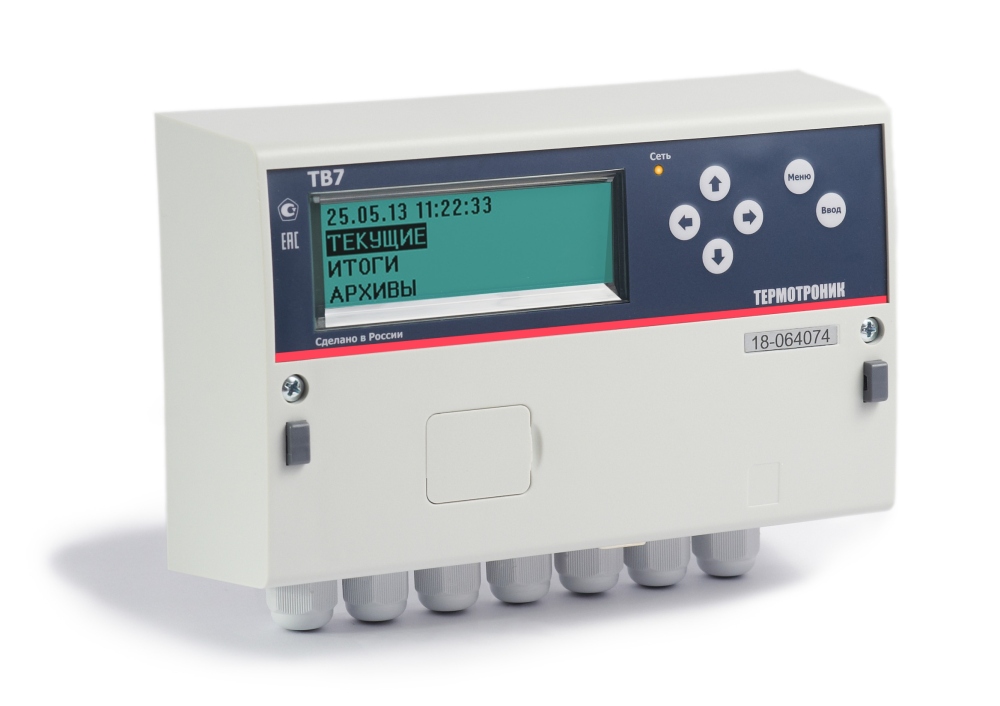

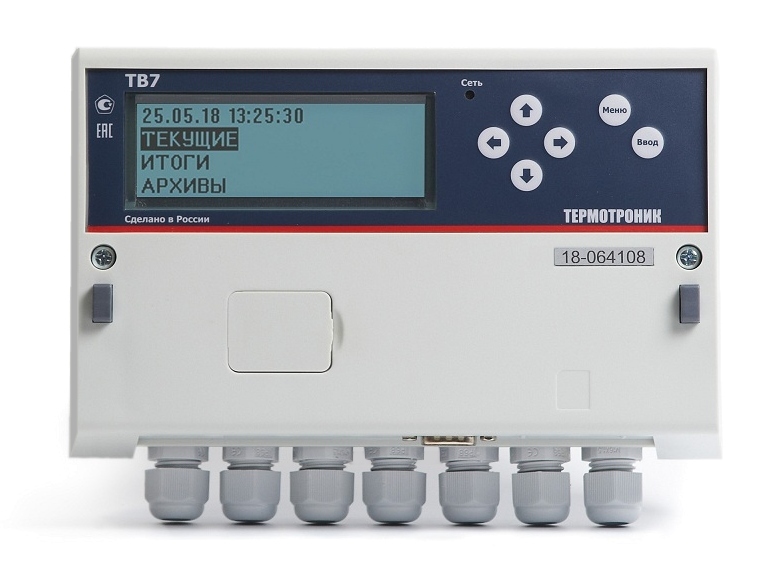

Тепловычислители ТВ7 исполнения М

• От одного до трёх тепловых вводов • Удобная настройка с компьютера • Нестираемый архив событий • Большое количество интерфейсов • Крепление на DIN-рейку • Питание от сетевого источника питания • Питание от встроенной батареи • Питание ультразвуковых расходомеров


USB 2.0

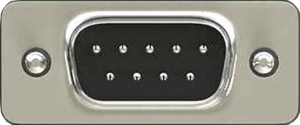

RS-232

RS-485
или

Ethernet

OPC-сервер
+
Экспорт
архивов
на SD-карту
Количество подключаемых датчиков (1)Доп.
имп.
вход
(2)Доп. вход
T,°C
(3)Диск.
вход

SD
карта
Тепловой ввод 1 Тепловой ввод 2 Тепловой ввод 3
Расход Т, oC Давле­ние Расход Т, oC Давле­ние Расход Т, oC Давле­ние
ТВ7-01M 3 3 - 1 - - - - - 1 1 4 есть
ТВ7-04.1M Лайт (4) 3 3 3 1 - - - - - 1 1 - нет
ТВ7-04.1M 3 3 3 1 - - - - - 1 1 4 есть
ТВ7-03M 3 3 - 3 3 - - - - 1 2 4 есть
ТВ7-04M 3 3 3 3 3 3 - - - 1 2 4 есть
ТВ7-05M 3 3 3 2 2 2 2 2 2 1 1 4 есть
1 Дополнительный импульсный вход может быть использован:
- в счетном режиме (измерение объема воды, количества электроэнергии и т.п.),
- в режиме регистратора внешних событий (сигнализация),
- в режиме контроля наличия питающего напряжения.
2 Дополнительный канал температуры (Доп.вход T,°C) применяется для измерения температуры наружного воздуха или температуры холодной воды.
3 Дискретные входы предназначены для контроля реверса и отсутствия теплоносителя.
4 ТВ7-04.1М Лайт- коммерческое наименование варианта тепловычислителя ТВ7-04.1М (рег. № 67815-17).
Более подробное описание моделей и их различия вы сможете найти в Руководстве по эксплуатации РЭПР.407290.007 РЭ1

Отличительные особенности исполнения М

Модель ТВ7-05М позволяет реализовать три тепловых ввода
Увеличение количества информационных входов -до 8 температур, 8 импульсных входов, 7 давлений
Автоматическая обработка ситуации реверса теплоносителя и контроля отсутствия теплоносителя
Наличие 4-х дополнительных двухпозиционных входов для контроля реверса и отсутствия теплоносителя
Опциональное подключение расходомеров «Питерфлоу» к тепловычислителю по цифровому каналу связи с возможностью передачи их диагностической информации в диспетчерскую систему
Под монтажный отсек отведено все пространство нижней части
Расширенный (от 10 до 30В) диапазон напряжения внешнего питания
Возможность питания датчиков давления прямо от вычислителя или от внешних блоков питания
Конструкция корпуса позволяет не отсоединять клеммники от сигнальных линий, первичных датчиков и внешнего питания для отправки прибора в поверку
Легкая самостоятельная установка интерфейсов RS-485 и Ethernet

Тепловычислители ТВ7 исполнения 2 (выпуск завершён в 2020 году)

• Интуитивно-понятный графический интерфейс • Подсветка интерфейса во всех режимах питания • Удобная настройка с компьютера • Большой объём для монтажа • Крепление на DIN-рейку • Питание от сетевого источника питания • Питание от встроенной батареи • Питание ультразвуковых расходомеров


USB 2.0

RS-232

RS-485
или

Ethernet

OPC-сервер
+
Экспорт
архивов
на SD-карту
Количество подключаемых датчиков Имп.*
вход
Тепловой вход 1 Тепловой вход 2
Расход Температура Давление Расход Температура Давление
ТВ7-01 3 2 - 1 - - 1
ТВ7-04.1 3 2 3 1 - - 1
ТВ7-03 3 3 - 3 3 - 1
ТВ7-04 3 3 3 3 3 2 1
* Дополнительный импульсный вход может быть использован:
- в счетном режиме (измерение объема воды, количества электроэнергии и т.п.),
- в режиме регистратора внешних событий (сигнализация),
- в режиме контроля наличия питающего напряжения.

Преимущества тепловычислителей ТВ7

Большое количество схем теплоснабжения
Простая и удобная настройка
Глубокая диагностика и гибкая реакция на нештатные ситуации
Возможность питания ультразвуковых расходомеров от батареи прибора большой ёмкости
При использовании расходомеров Питерфлоу имеется возможность распознавать ситуации отключения питания и неисправности индивидуально по каждому расходомеру

Совершенная система защиты

Механическая пломба доступа к калибровкам
Опломбирование доступа к настройке тепловычислителя на конкретный узел учета
Индикация на экране номера версии программного обеспечения и контрольной суммы исполняемого кода
Ведение нестираемого архива событий: калибровок, изменений настроек
Возможность снятия архивов с помощью обычной SD-карты
Приложение под Android®
Наличие пульта переноса данных USB-ППД для снятия архивов
Поддержка коммерческими системами диспетчеризации
Стандартный протокол MODBUS

Бесплатное программное обеспечение

ТВ7 Конфигуратор для настройки тепловычислителя с компьютера (ОС Windows)
Архиватор для скачивания архивов и формирования отчетов (ОС Windows)
ОРС сервер для интеграции со SCADA системами (ОС Windows)
Мобильное приложение ТТМ для считывания текущих, настроечных и архивных параметров (ОС Android)

Пульт переноса данных USB–ППД

Зарядка встроенного Li-Ion аккумулятора производится по USB при подключении к компьютеру, заряда хватает на обслуживание 200 вычислителей. Устройство имеет звуковую и световую индикацию режимов связи и зарядки аккумулятора. Пульт воспринимается операционной системой компьютера как съемный флэш-диск, поэтому установки драйвера не требуется.

Технические характеристики

Объем флэш-памяти 4Гб, что соответствует объёму более 10.000 архивов
Время полного заряда встроенного Li-Ion аккумулятора около 5 часов
Разъёмы USB-A и USB-B для подключения к вычислителю и компьютеру
Масса устройства- не более 100 грамм.
Импорт данных из архивных файлов в базу данных компьютера выполняется стандартной программой «Архиватор».
Подключение USB–ППД к вычислителю выполняется стандартным кабелем USB 2.0-A-B, данные из вычислителя скачиваются по нажатию кнопки.
Диплом за обеспечение максимального уровня защищённости
Сертификат о признании утверждения типа ТВ7 в республике Казахстан
Сертификат об утверждении типа ТВ7
ТВ7. Декларация о соответствии.pdf
ДокументацияДатаРазмер
USB-ППД. Руководство пользователя ред.2.0 27.05.2021 327Кб
Акт рекламации 23.10.2019 130Кб
Источник питания ИЭН6-120015. Паспорт 29.12.2017 96Кб
Комплект соединителей для поверки ТВ7 исполнений 1 и 2 23.09.2019 378Кб
Комплект соединителей для поверки ТВ7 исполнения М 6.04.2020 329Кб
Настройка адаптера Ethernet для ТВ7 исполнения 2 20.03.2019 575Кб
Опросный лист для подбора оборудования теплосчетчика, ООО «ТЕРМОТРОНИК»
2020
19.06.2020 77Кб
Подключение модема к ТВ7 первого исполнения 29.08.2013 39Кб
ТВ7 Протокол обмена_ред.7-06 31.10.2021 1 164Кб
ТВ7. Адаптер RS485 1.04.2015 329Кб
ТВ7. Карта заказа 14.03.2022 62Кб
ТВ7. Методика поверки 24.07.2018 538Кб
ТВ7. Описание типа 23.07.2019 3 085Кб
ТВ7M. 3D модель в формате STEP 1.07.2020 229Кб
ТВ7_Исполнение 1_Руководство по эксплуатации
Вычислитель ТВ7 первого исполнения снят с производства
14.12.2018 1 963Кб
ТВ7_Исполнение 2_Руководство по эксплуатации 25.10.2019 1 919Кб
ТВ7_Исполнение М_Руководство по эксплуатации
ред.1.06
30.11.2020 2 532Кб
Программное обеспечениеДатаРазмер
Драйвер USB-ППД+Инструкция по установке 26.10.2020 478Кб
ПО «Настройка модемов» rev 1.00 (12.02.2015)
Предназначено для настройки модемов, которые используются для считывания данных с приборов производства компании ТЕРМОТРОНИК. Работает под управлением ОС Windows XP и более новыми. Требуется наличие Microsoft Framework 3.5
12.02.2015 444Кб
ПО «Настройка модемов». Руководство пользователя. 12.03.2013 335Кб
ПО «ОРС-сервер» версия 2.01 от 28.12.2020
ОРС-сервер предназначен для передачи данных из тепловычислителей ТВ7 и расходомеров Питерфлоу производства компании "ТЕРМОТРОНИК" в соответствии со стандартом OPC. Страница продукта
28.12.2020 4 170Кб
ПО «ОРС-сервер». Руководство по установке 30.01.2014 188Кб
ПО Архиватор rev.3.0 3.00 от 28.01.2021
ПО Архиватор предназначено для опроса и формирования отчетов тепловычислителей ТВ7 всех исполнений (в том числе ТВ7 исполнения М), расходомеров Питерфлоу РС и Питерфлоу СВ, а также адаптеров АДИ.
13.02.2022 12 792Кб
ПО Архиватор Руководство пользователя 31.10.2021 2 317Кб
ПО ТВ7 Конфигуратор rev. 2.0 от 26.10.2021 26.10.2021 1 080Кб
ПО ТВ7 Конфигуратор Руководство пользователя 26.10.2021 574Кб
ПО ТВ7 Поверка верс.2.2 от 22.10.21 22.10.2021 2 598Кб
ПО ТВ7 Поверка Руководство пользователя 21.10.2021 868Кб
ПО ТТМ. Руководство пользователя 13.09.2016 537Кб
ПО ТТМ. Файл программы (.apk)
Приложение предназначено для считывания текущих, настроечных и архивных параметров из тепловычислителей ТВ7 и расходомеров Питерфлоу при помощи устройств, работающих под управлением ОС Android 4.0.3 и выше. Считанные данные импортируются в ПО «Архиватор» для дальнейшего представления в виде отчетов. Страница продукта
18.01.2022 3 568Кб
ПубликацииДатаРазмер
Настройка тепловычислителя ТВ7 на учет реверса
Жульков В.А., ТЕРМОТРОНИК, 2012 год
16.05.2016 324Кб
Соответствие теплосчётчиков «Термотроник Т34» требованиям новых Правил
Жульков В.А., "ТЕРМОТРОНИК", 2014
22.09.2017 1 008Кб
