- Исполнения:
- с обвязкой из нержавеющей стали или ПВХ;
- присоединительные Ду вводов: при обвязке из нержавейки - 50÷200 мм., из ПВХ - 50÷100 мм.;
- Ду расходомеров: при обвязке из нержавейки - 25÷150 мм., из ПВХ - 25÷100 мм.;
- с возможностью регистрации давления, архивации измеряемых параметров и диспетчеризации по GSM и Internet.
-
Схема УУХВ1 с учётом общего ХВС
-

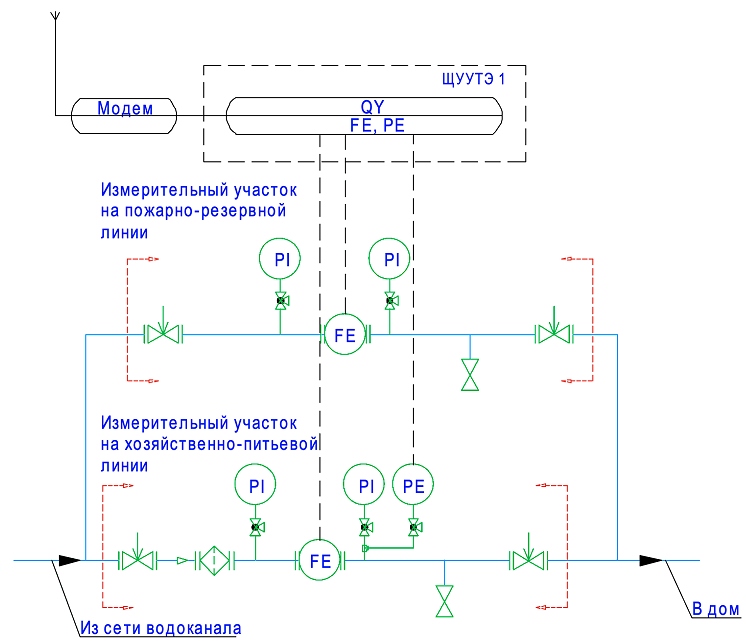

Схема УУХВ2 с раздельным учётом ХВС
-

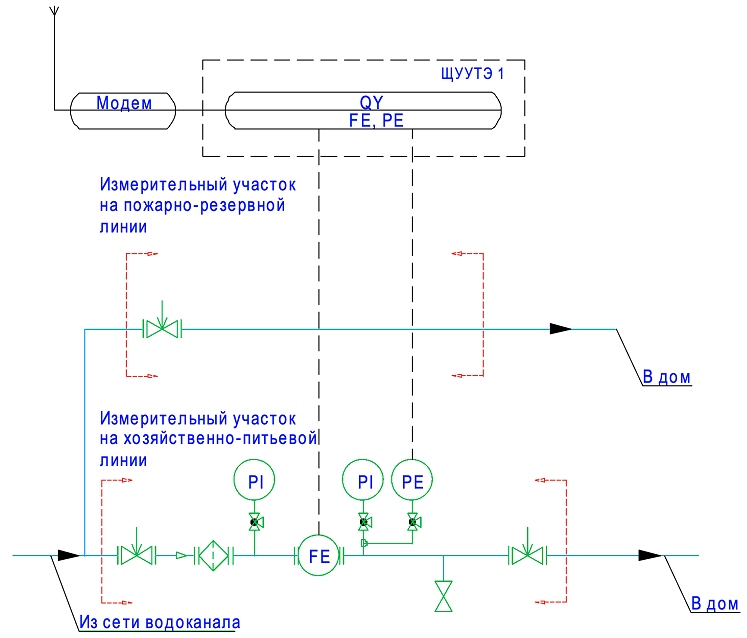

Схема УУХВ3 с учётом ХВС только на хозяйственно-питьевые нужды
Отличительные особенности

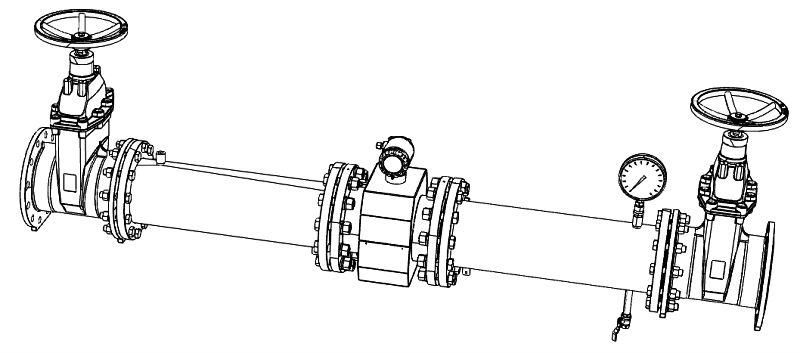

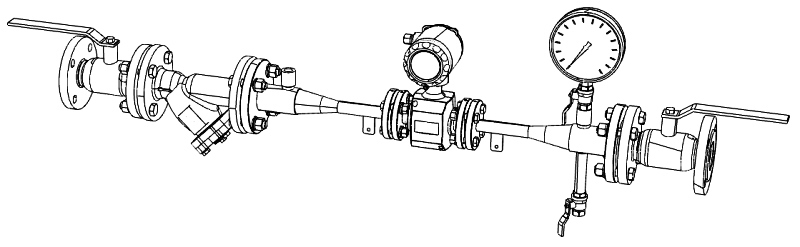

Альбомы типовых водомерных узлов «ТЕРМОТРОНИК» предназначены для применения оборудования ООО «ТЕРМОТРОНИК» при разработке проектных решений по капитальному ремонту или модернизации существующих водомерных узлов, изготовленных и смонтированных по документации Центра измерения расхода воды (ЦИРВ) ГУП «Водоканал СПб» с сохранением общих габаритных размеров ВУ по следующим ниже схемам:| Документация | Дата | Размер |
|---|---|---|
| Альбом типовых водомерных узлов (ВУ) с обвязкой из нержавеющей стали | 19.12.2023 | 2 178Кб |
| Альбом типовых водомерных узлов (ВУ) с обвязкой из ПВХ | 19.12.2023 | 731Кб |
| КД ВУ с обвязкой из нержавеющей стали | 19.12.2023 | 9 579Кб |
| КД ВУ с обвязкой из ПВХ | 19.12.2023 | 6 767Кб |
| Питерфлоу исполнения РС_66324-16_Руководство по эксплуатации, ред.5.01 | 13.09.2023 | 1 048Кб |
|
Питерфлоу РС_46814-11_Руководство по эксплуатации, ред.4.08
Снят с производства
|
16.12.2022 | 1 010Кб |
|
Питерфлоу СВ. Руководство по эксплуатации
редакция 1.06
|
13.09.2023 | 1 078Кб |
|
Питерфлоу. 3D-модели расходомеров
Фланцевые DN20-25-32-40-50-65-80-100-150-200, муфты 20-32, сэндвичи 20-25-32-40-50 в формате STEP
|
11.11.2022 | 1 750Кб |
|
Питерфлоу. Описание типа
рег. 66324-16
|
10.10.2022 | 848Кб |
| Расчет потерь Питерфлоу_red.09-02.xls | 19.10.2022 | 334Кб |
| Рекомендации по подключению расходомеров Питерфлоу при учете ХВС | 11.09.2020 | 777Кб |
